Un peu de contexte…

Vous souvenez-vous de ces moments, enfant, sur la banquette arrière, un volant en plastique entre les mains, imitant les grands au volant ?

Et si vous pouviez revivre cette sensation… mais cette fois, pour de vrai, face à un autre joueur, dans un jeu de voitures palpitant ?

Notre équipe :

Nous sommes un groupe de trois étudiants, Ronan, Thomas et Corentin en PEIP2 à Polytech Angers, tutorés par notre enseignant Maxime KACHIT.

Le principe du jeu :

L’objectif est simple, le premier joueur ayant un volant entre ses mains, doit piloter un véhicule aiguillé par un aimant afin d’éviter toutes sortes d’obstacles (cônes, voitures, barrières) apparaissant en travers de sa route. De son côté, le deuxième joueur est chargé de la rotation du tapis, sur lesquels sont positionnés les obstacles, grâce à une manivelle. Son objectif est alors de faire varier la vitesse de rotation pour créer des incertitudes chez son vis-à-vis et ainsi commettre une collision entre le véhicule et les obstacles.

Pourquoi ce projet ?

Nous voulions un projet à la fois ludique et bien ancré dans la mécanique et la conception de systèmes, des domaines que l’on approfondira durant notre cycle ingénieur. Ce projet nous a alors semblé une évidence, d’autant plus qu’il est difficile de refuser un “jeu” lorsqu’on apprend qu’il représente 100 heures de travail.

Le départ du projet :

On risque de réveiller quelques souvenirs… Si je vous dis “vous, face à un sujet de philo”, vous voyez sans doute ce moment de vide absolu dans votre esprit. Eh bien, pour nous, c’était exactement ça, on ne savait pas par où commencer, ce qui a donné lieu à des brouillons comme celui-ci.

L’éclair de génie :

Pour faire simple, la problématique était “comment convertir la rotation du volant provoquée par le joueur, en une translation de gauche à droite du petit véhicule ?”. Après quelques semaines de réflexion, nous avons enfin trouvé un système mécanique cohérent et ergonomique pour le bon fonctionnement du jeu. Le volant, pièce maitresse et point de départ du système transmet à une roue dentée sa rotation par l’intermédiaire d’un joint cardan (si le mot vous paraît “barbare”, ne vous inquiétez pas, scrollez un peu plus bas pour avoir un peu plus d’explications). La roue dentée engrainée avec un pignon, va lui transmettre sa rotation par engrenage conique et donc faire tourner également la poulie (étant montée sur le même arbre que le pignon). La poulie va alors rembobiner le fil d’un côté et “laisser du mou” de l’autre ce qui permettra la translation de l’aimant et donc de la voiture.

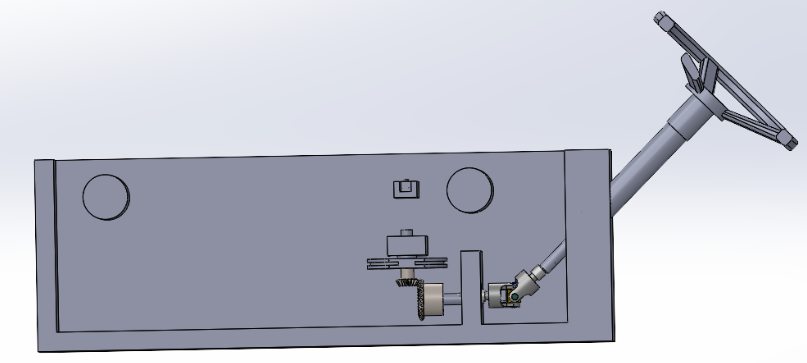

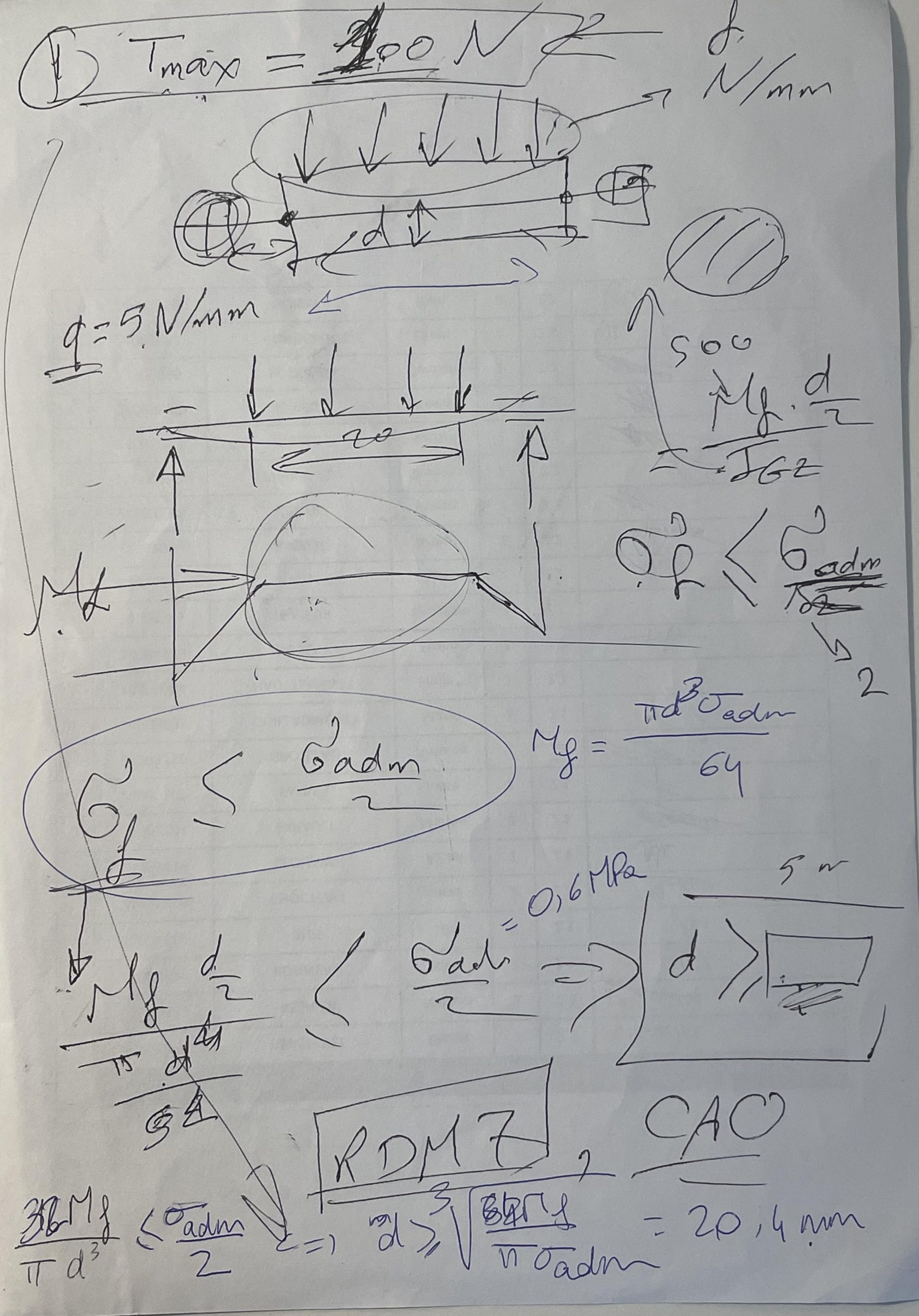

Nous allons vous épargner les longs et périlleux calculs de dimensionnement qui vous plongeraient dans un univers confus et vous feraient décrocher. En bref, le but de cette partie préliminaire était d’assurer la fiabilité des pièces nécessaires à notre projet. Nous nous sommes ensuite lancés dans la conception assistée par ordinateur, afin de créer et d’assembler les pièces pour avoir un aperçu numérique du rendu de notre projet.

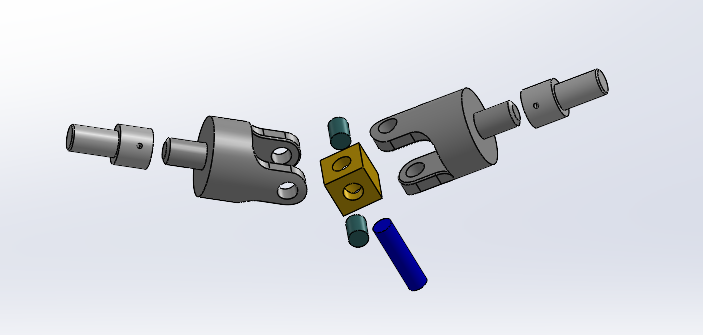

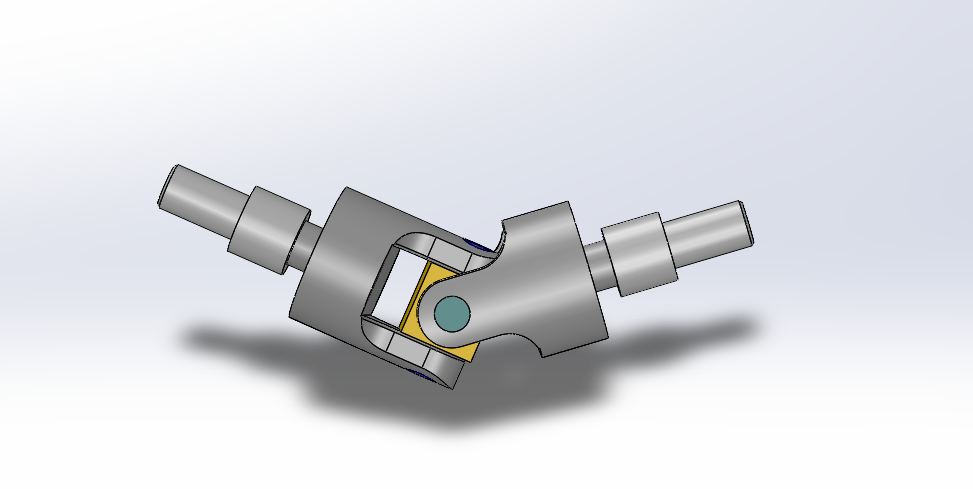

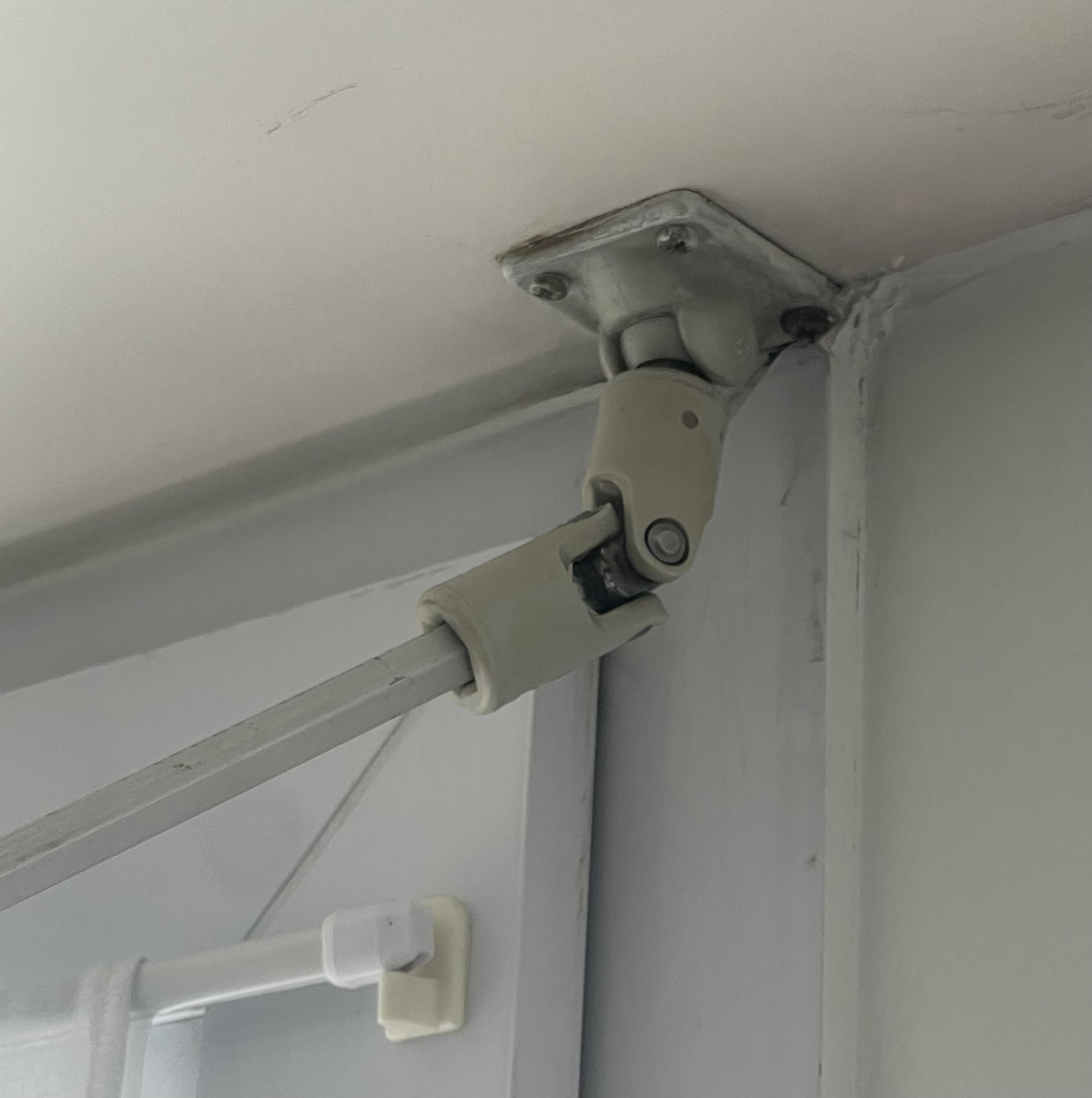

Qu’est ce qu’un joint de cardan ?

Nous sommes persuadés que vous en avez déjà vu un sans vous en rendre compte si vous avez chez vous des volets qui s’ouvrent et ferment avec une manivelle. La pièce ressemble à ça :

Ou avec une vision un peu plus technique à ça :

C’est un élément mécanique utilisé pour transmettre un mouvement rotatif entre deux arbres qui ne sont pas alignés ou qui peuvent changer d’angle entre eux pendant le fonctionnement.

Un grand obstacle à notre réussite :

Nous étions bien naïfs de croire que se procurer des cylindres serait facile. La première idée parvenue à notre esprit était d’utiliser un bois feuillu et robuste et donc naturellement de contacter un menuisier ou ébéniste. Or il semblerait que ce type de pièce ne soit pas leur spécialité car aucun n’a donné suite à notre échange. Nous avons ensuite cherché à joindre un métallier, pour usiner ces pièces en aluminium. Le budget ainsi que le délai ne correspondaient pas non plus à nos attentes. Nous nous sommes donc résignés à l’impression 3D qui, malgré une solidité légèrement inférieure, nous offrait une bonne solution, en raison de sa rapidité d’exécution et de son moindre coût.

Malheureusement, le cylindre esclave de la manivelle est tombé d’une table et s’est fragmenté en trois morceaux, ce qui nous a permis (et contraints) de le consolider à l’aide de 5 barres de métal. Pour ressouder le tout, nous avons utilisé un décapeur thermique.

Une liste de matériel plutôt fournie…

Entre petites voitures et fil de pêche, autant vous dire que les vendeurs nous ont vraiment pris au sérieux lorsque nous leur répondions que c’était “pour un projet d’école d’ingénieur”. Plus sérieusement, les délais de livraison ont été LE majeur problème que nous avons rencontré. Il faut dire que nous avons eu besoin d’une multitude de choses : des nappes en toile cirée, des rondelles/vis, des roulements à billes, des aimants, du fil de pêche et bien sûr, nos fameuses petites voitures. Chaque élément devait répondre à une fonction précise, ce qui compliquait encore davantage la recherche de matériel (aimant suffisamment puissant, fil qui se rembobine sans difficultés…). C’est dans ce contexte que l’impression 3D s’est révélée être une alternative précieuse, nous permettant de contourner les délais interminables, et de concevoir des pièces sur mesure, parfaitement adaptées à nos besoins. Pour les plus curieux, voici tout le matériel que nous avons eu besoin de commander :

• un volant
• 20 petites voitures
• une bobine de fil de pêche
• 2 aimants
• une nappe en toile cirée
• des rondelles
• des vis

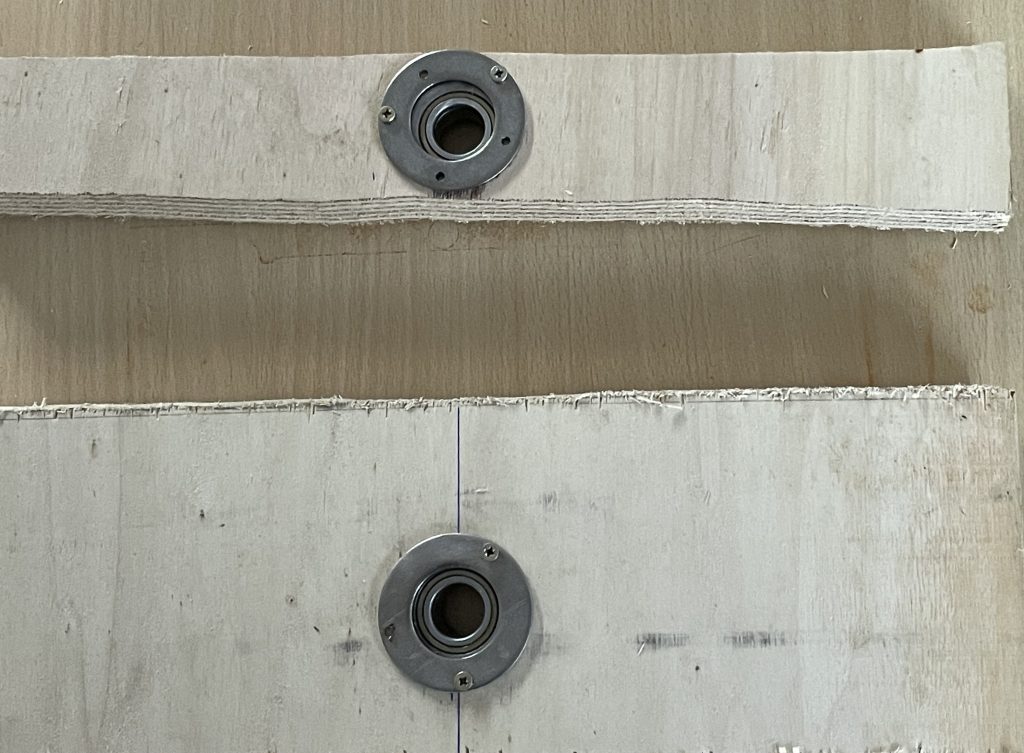

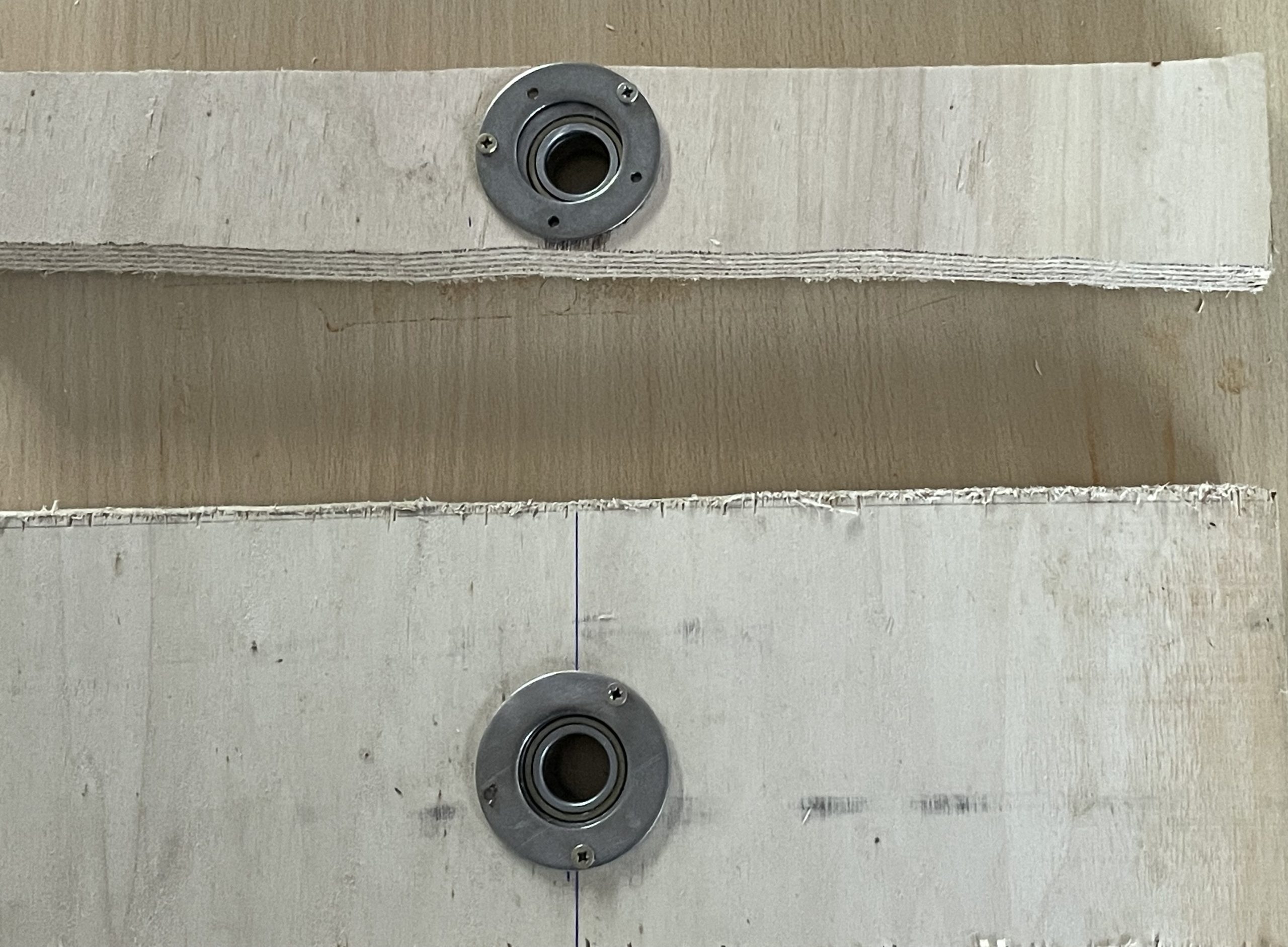

• des roulements à billes
• des planches de bois

Et celui imprimé en 3D :

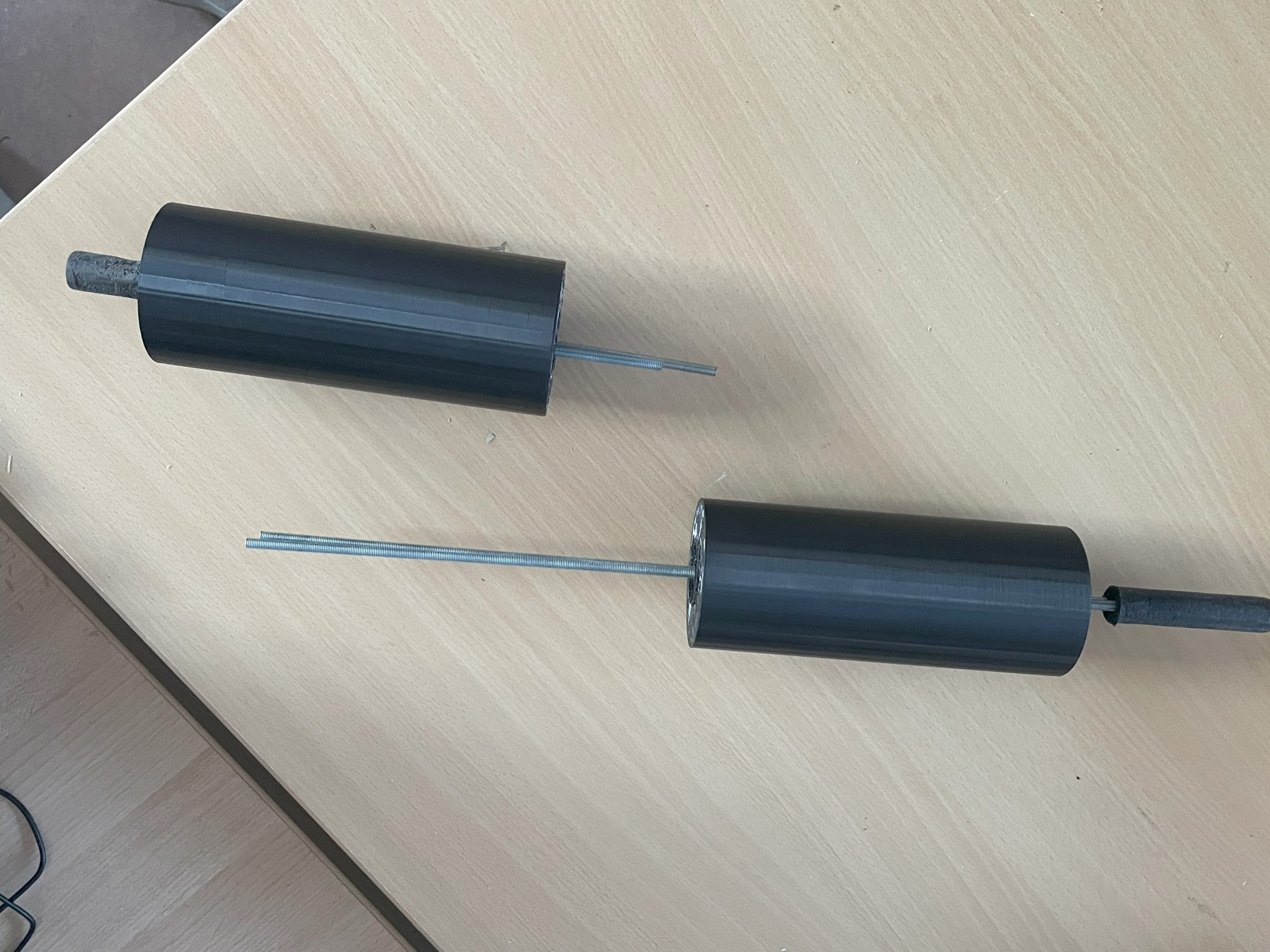

• 2 rouleaux (pour la rotation du tapis)
• un rouleau (pour la transmission de la rotation du volant)
• un joint de cardan
• un engrenage (roue et pignon)
• une poulie
• une manivelle et sa poignée
• une gouttière
• un support pour l’aimant

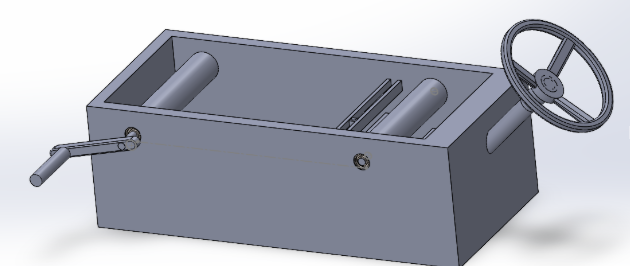

L’assemblage final

Une fois ce matériel en notre possession, il ne nous restait plus que la dernière étape : le montage de notre projet. Nous avons commencé par découper 7 planches de bois (sol, parois latérales, avant, arrière et intérieures) puis nous avons percé les parois afin d’y insérer les roulements à billes bloqués par des rondelles.

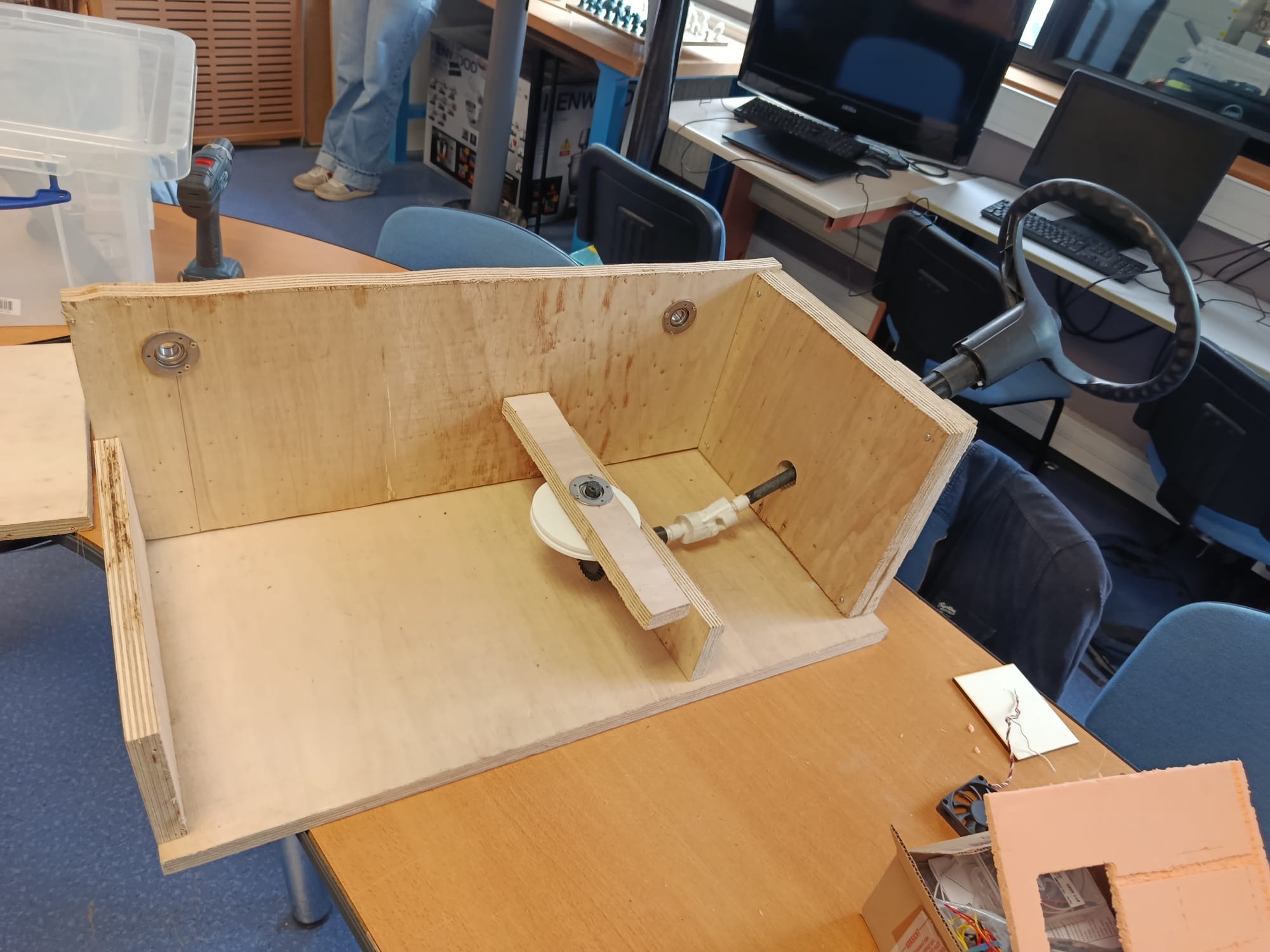

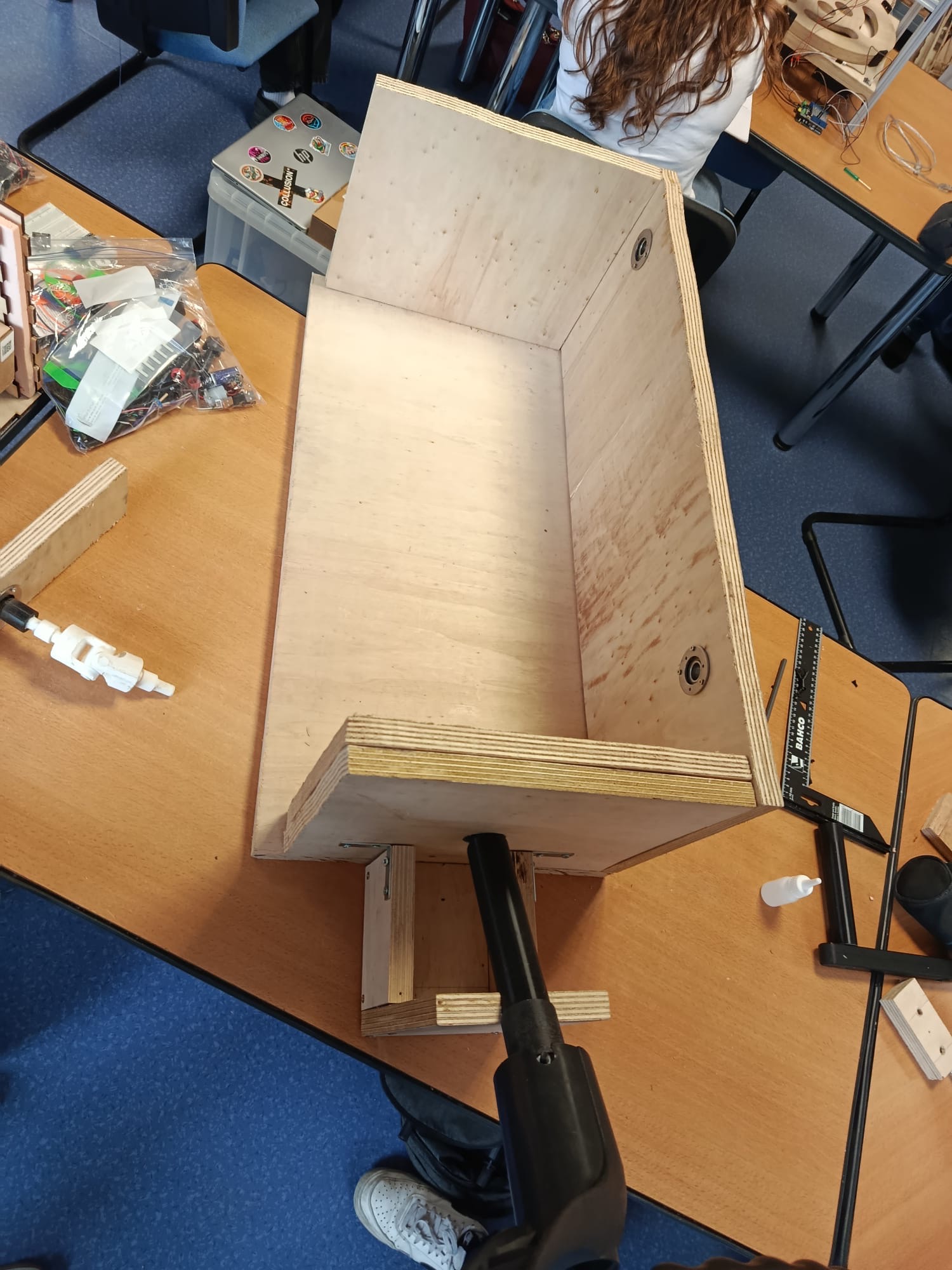

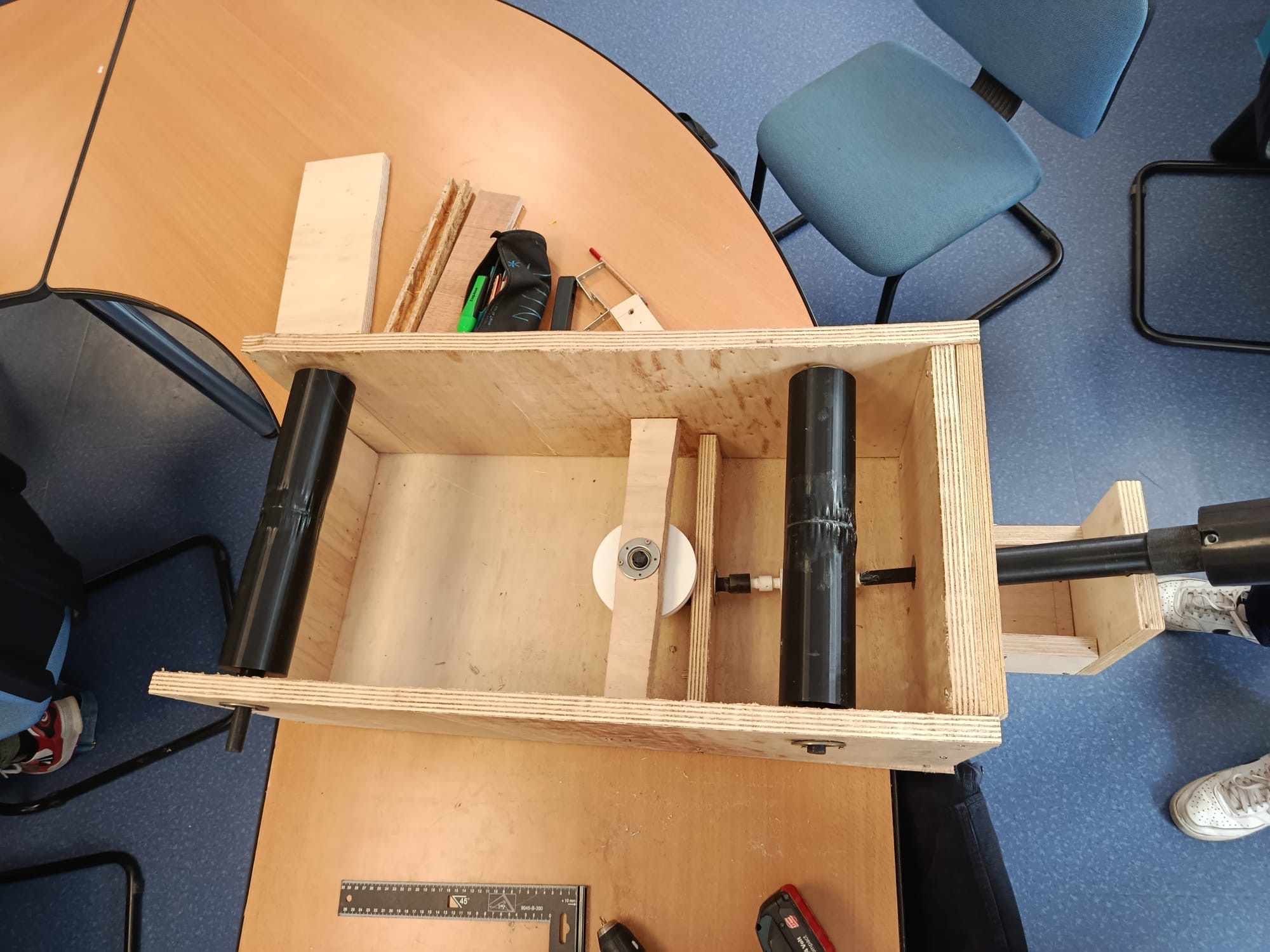

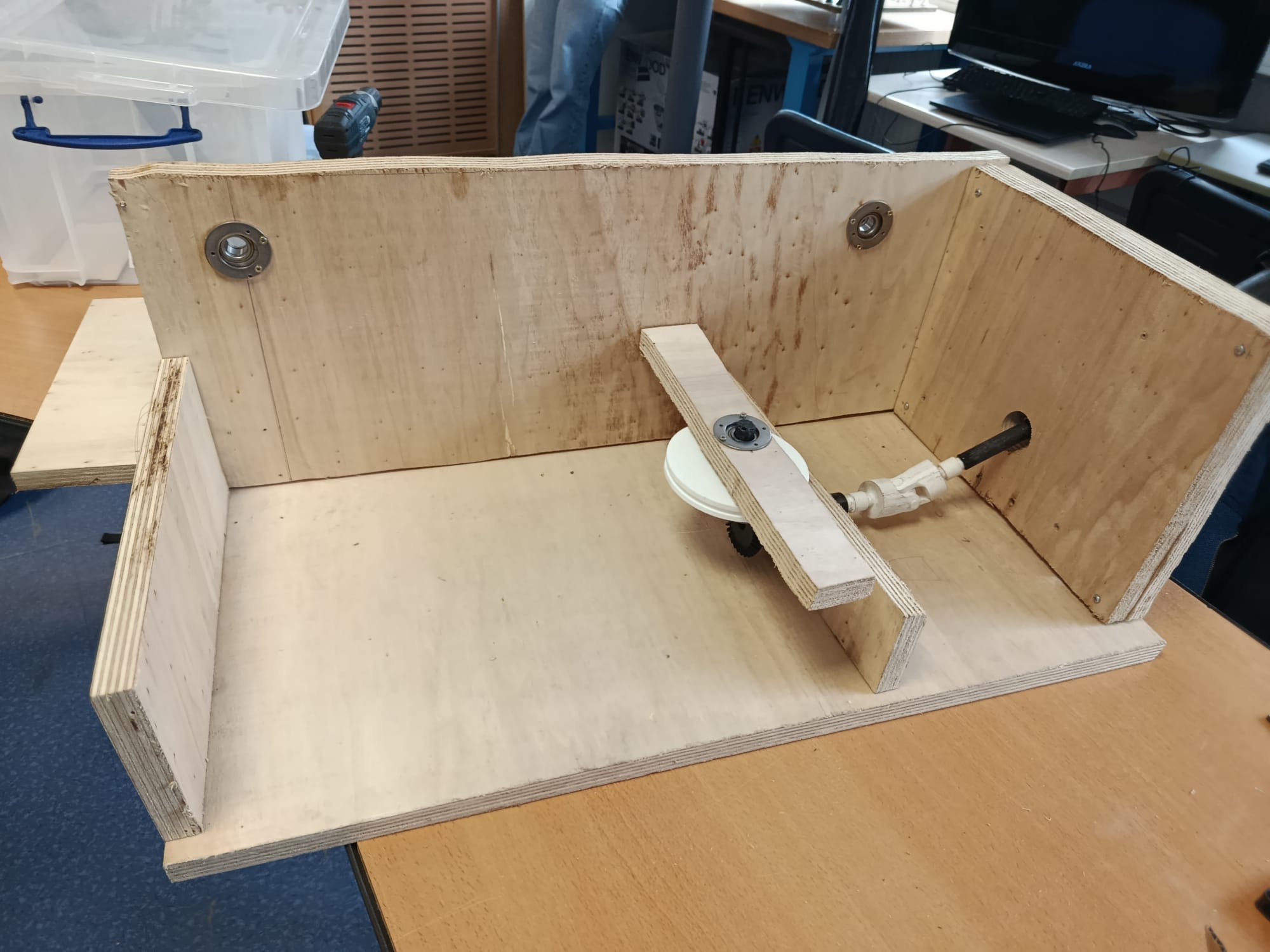

Ensuite, nous avons assemblé les parois avant, arrière et une latérale sur le sol du bâti afin de pouvoir positionner les parois intérieures, dépendant du système mécanique. Nous avons en parallèle, monté le volant sur son axe puis introduit ce dernier dans le trou (percé à 30 degrés) prévu à cet effet.

Comme vous pouvez voir sur la photo précédente, nous n’étions pas très confiants de laisser le volant, plutôt lourd, au bout de l’axe. Nous avons alors décidé de créer un petit support permettant de reposer l’axe (bien qu’il ne présentait pas de signe de fatigue). Nous l’avons encastré avec des équerres de métal et des vis.

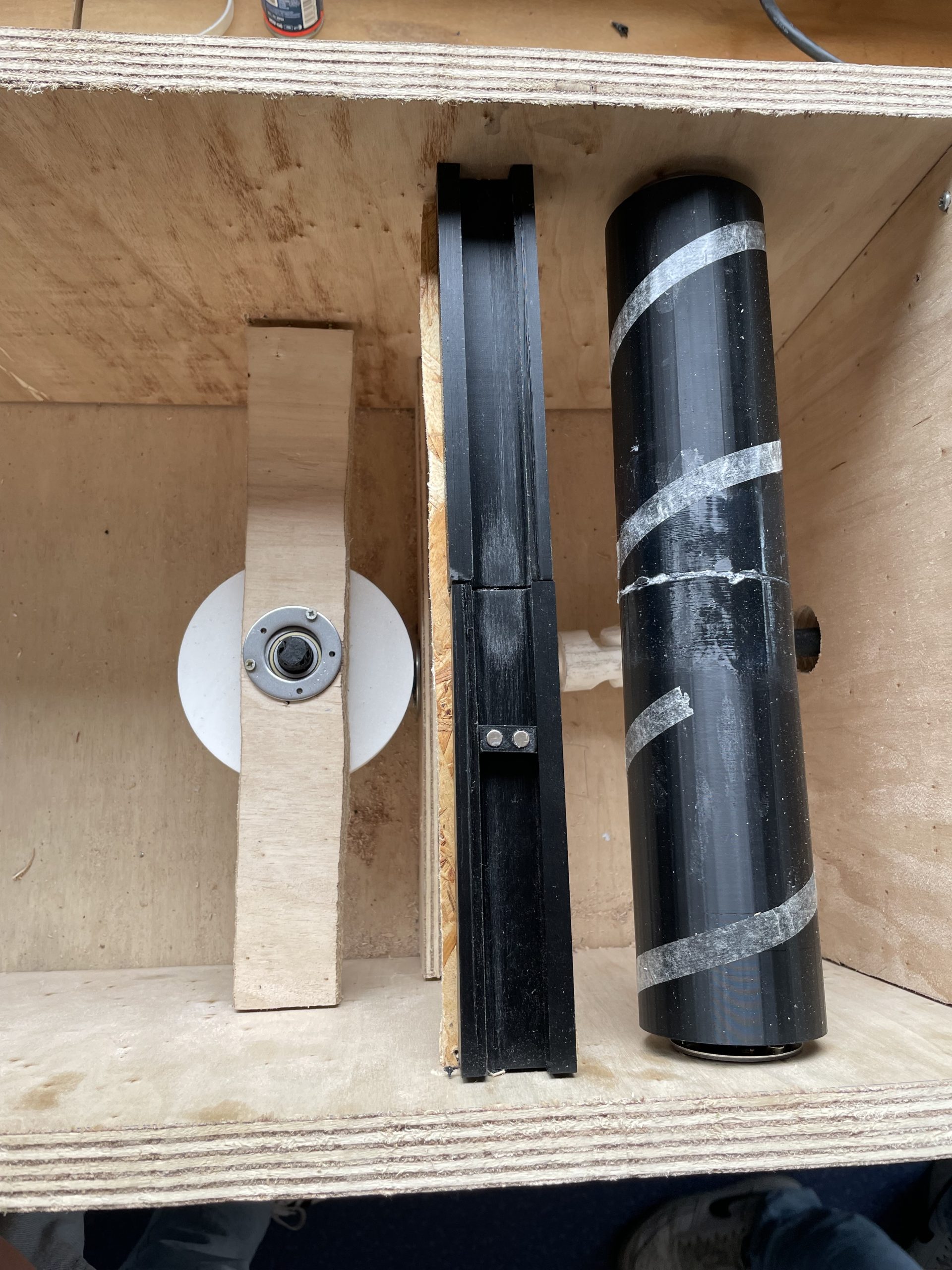

Une fois le volant monté, l’assemblage du système mécanique et le positionnement des planches intérieures étaient très minutieux pour permettre l’engrènement optimal de la roue dentée et du pignon.

Prochaine étape (et heureusement bien plus simple que la précédente) : il fallait insérer les deux cylindres esclaves du tapis dans les roulements à billes fixés sur la première planche latérale. Une fois en place, on a pu refermer le bâti en vissant la seconde planche latérale, elle aussi équipée de deux roulements pour maintenir les rouleaux.

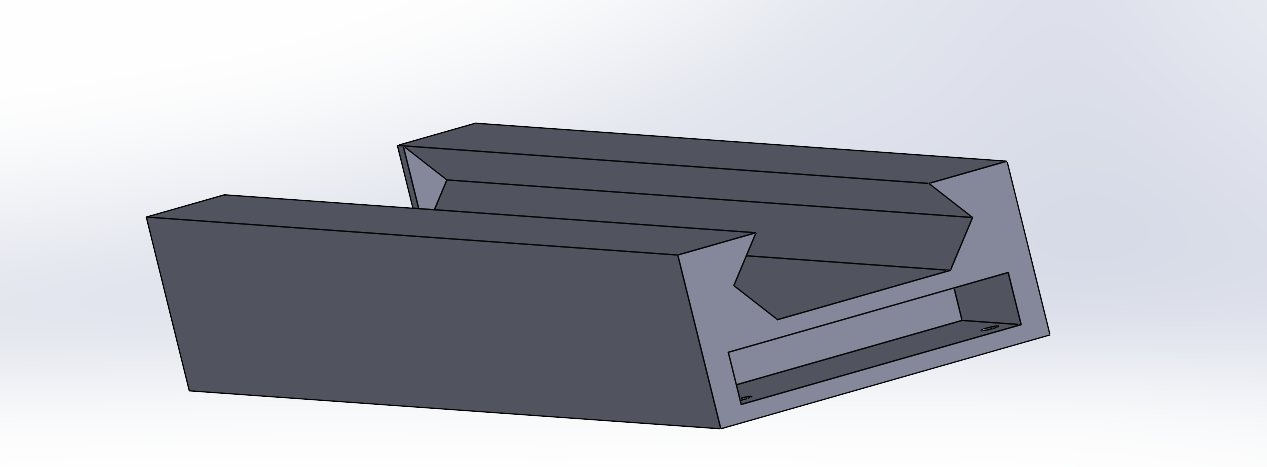

Nous avons ensuite ajouté une gouttière afin de permettre la translation de l’aimant (qui sera l’élément de guidage du véhicule de gauche à droite). Nous avions initialement prévu une gouttière en bois, mais les frottements trop importants nous ont poussés à revoir notre choix. Finalement, nous avons opté pour une gouttière avec un socle sur mesure imprimés en 3D, en laissant un léger jeu pour ne pas bloquer le glissement. Une fois ce dispositif installé, nous avons positionné 2 aimants à l’intérieur du socle.

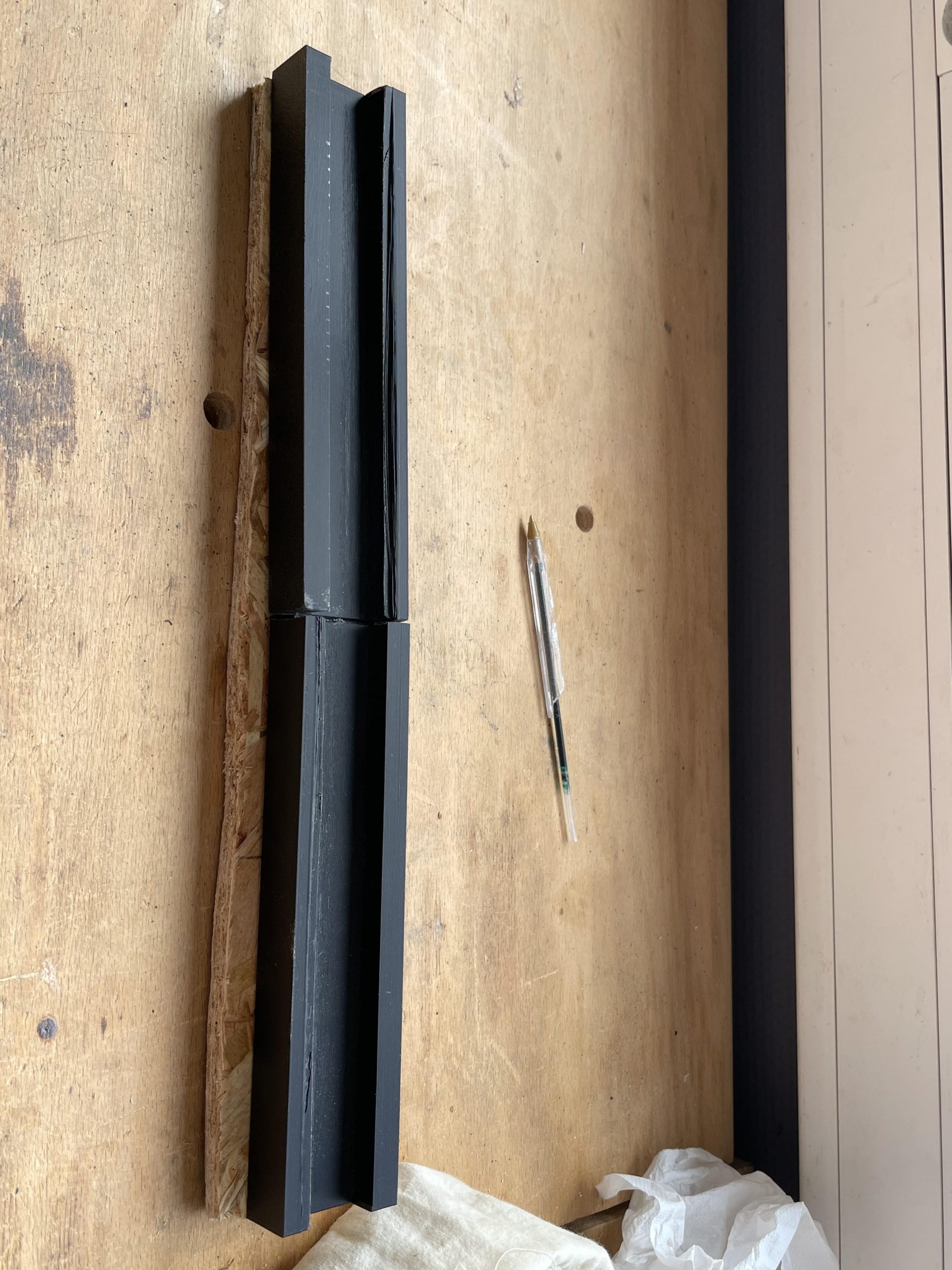

Malheureusement, des défauts d’impression sont survenus, transformant l’enlèvement de matière initialement prévu en forme de trapèzes symétriques en un enlèvement de matière rectangulaire. Nous avons donc été contraints de poncer le support pour les aimants, qui n’avait pas subi de défaut d’impression, afin qu’il puisse rentrer dans la gouttière.

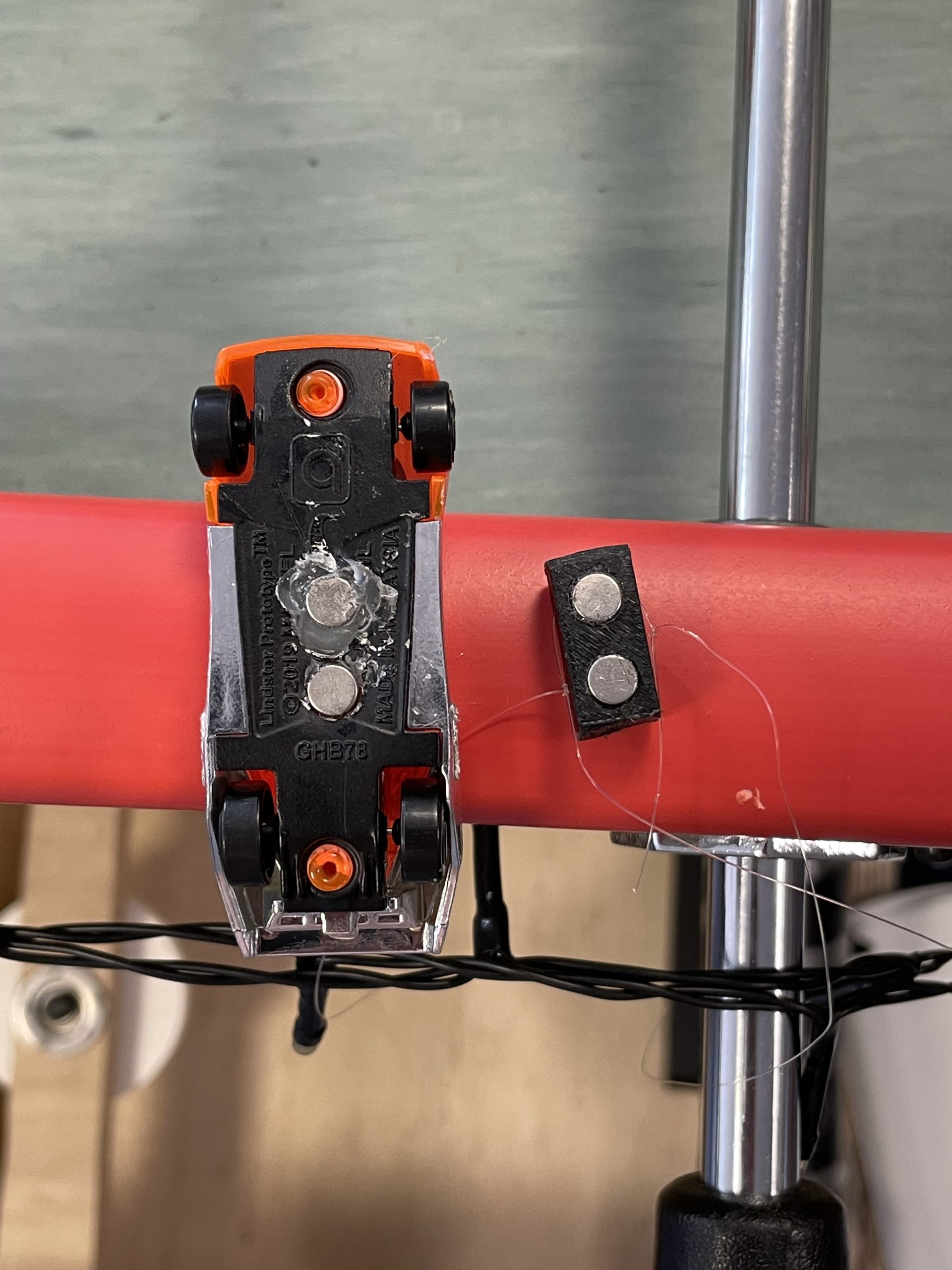

Afin d’aimanter la petite voiture, nous avons collé à son sous-châssis 2 autres aimants.

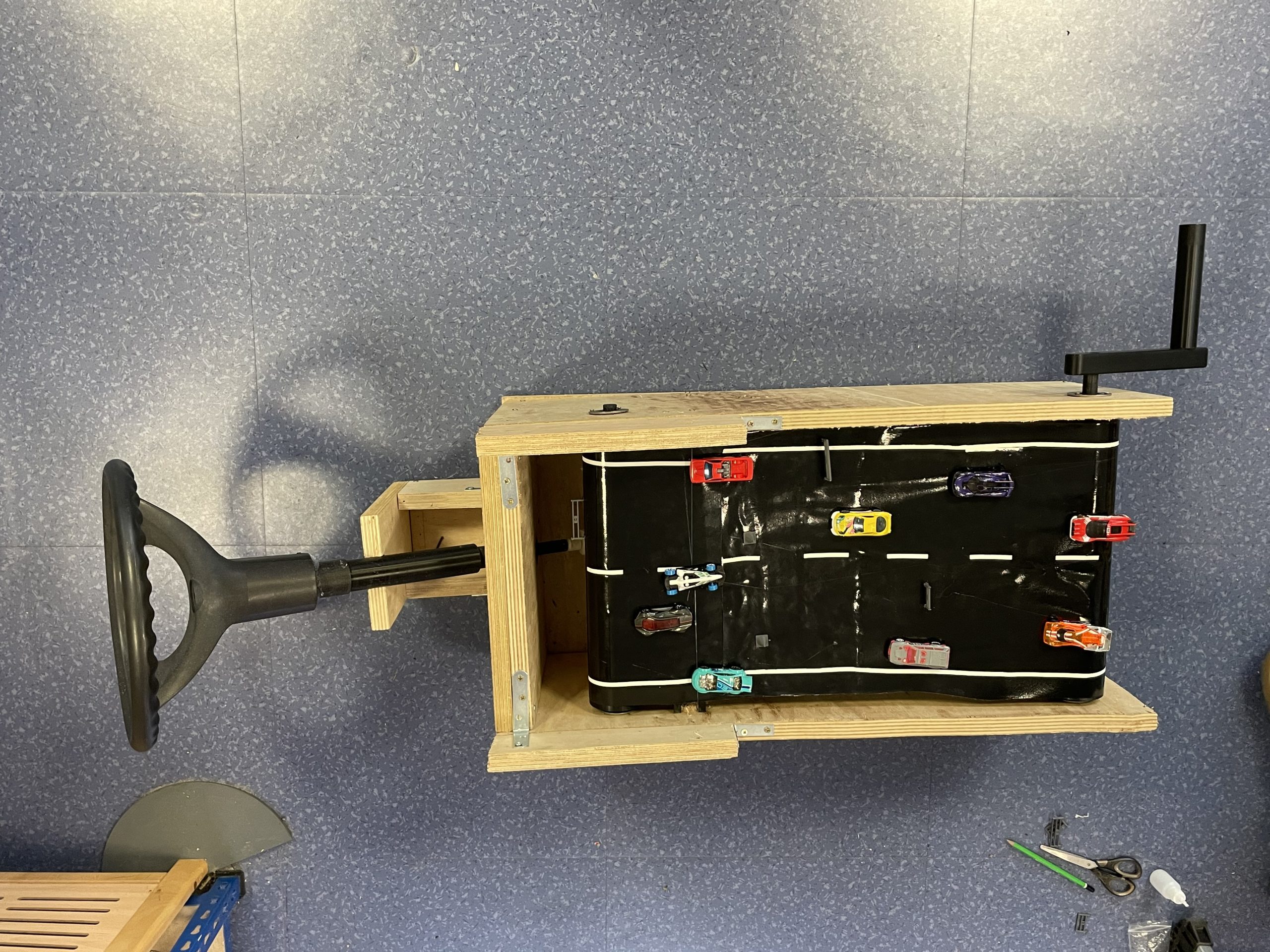

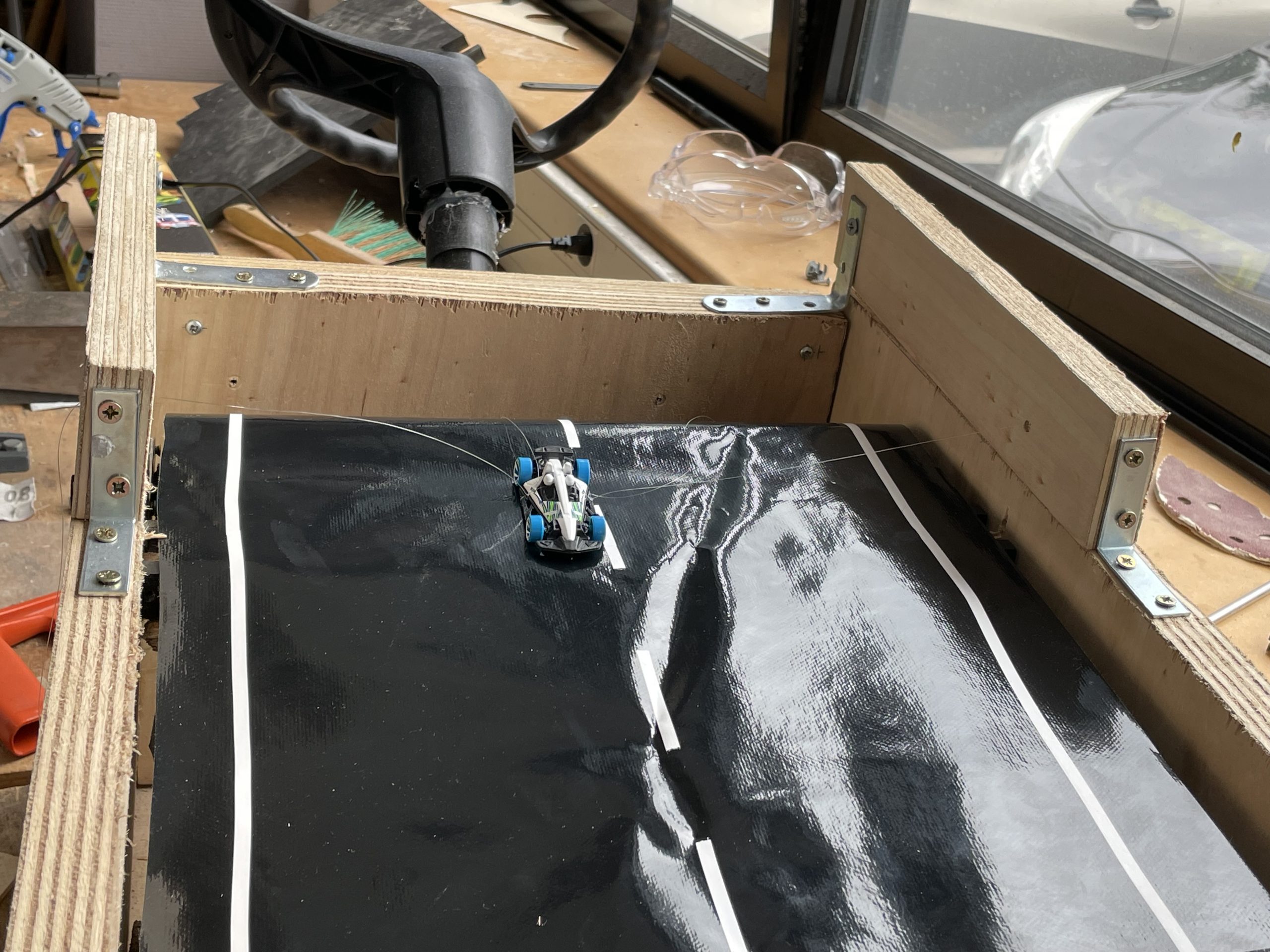

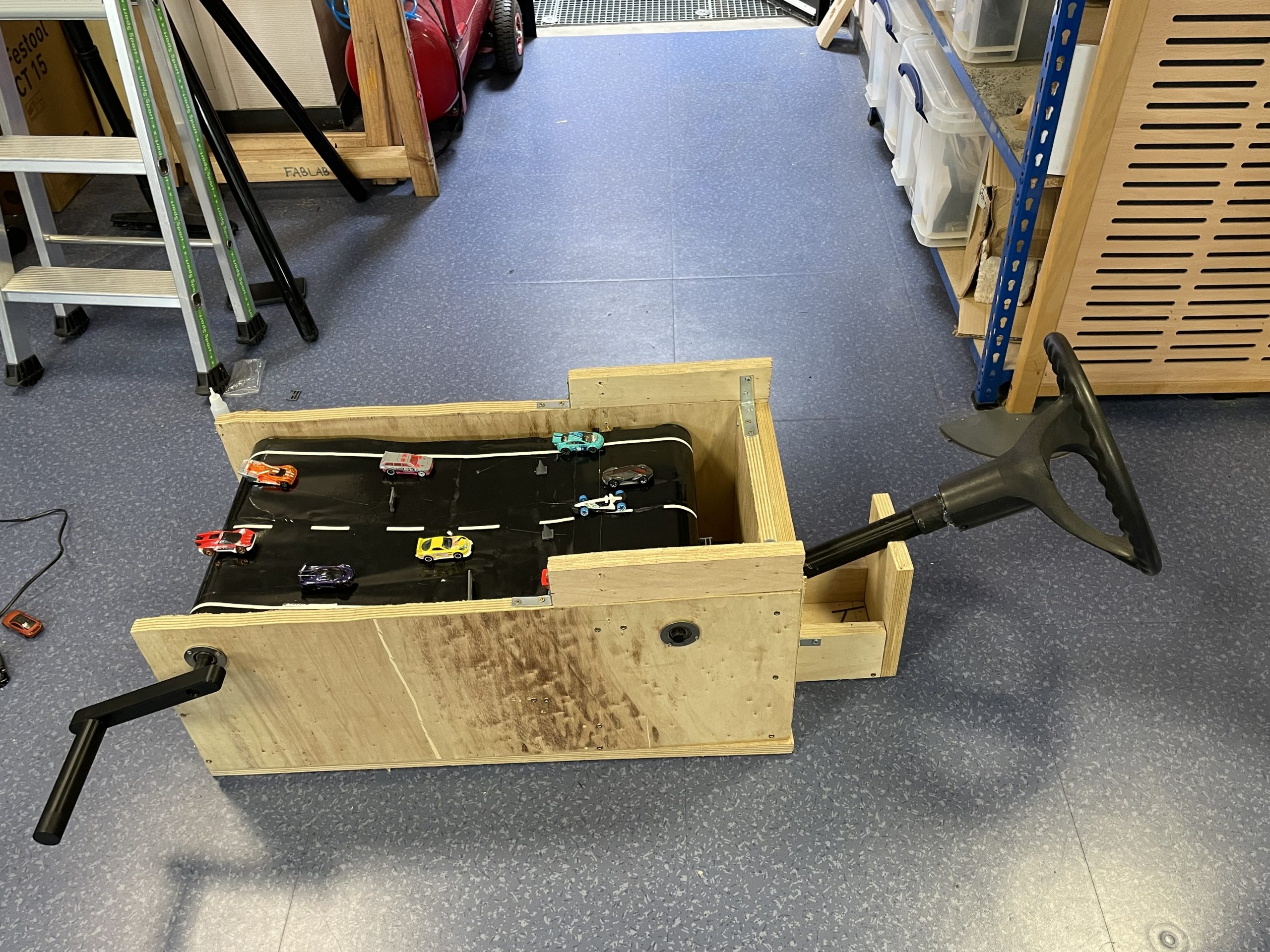

Après avoir réglé un problème lié aux aimants, détaillé dans le paragraphe suivant, nous avons tendu la nappe autour des deux grands cylindres et disposé dessus tous les obstacles ainsi que le véhicule à jouer pour rendre notre projet fonctionnel.

Problème de dernière minute

Après quelques tests à travers la nappe, nous nous sommes rendus compte que les défauts d’impression de la gouttière représentaient un problème plus important que nous le pensions. En effet, les aimants sous la voiture, plutôt puissants, ont attiré le support vers le haut, le sortant ainsi de son cadre prévu dans la gouttière. Ce problème ne serait pas survenu avec la forme initialement prévue pour la gouttière car il était pensé que celle-ci bloque la translation vers le haut du support. Par souci de temps, nous n’avons malheureusement pas pu réimprimer la gouttière et la seule solution qui s’offrait à nous était d’accrocher directement les fils à la voiture, abandonnant ainsi la gouttière et le système d’aimants.

Nous avons donc fixé au bâti, 2 nouvelles parois trouées pour faire passer les fils plus haut afin que les obstacles puissent passer en dessous, et noué le fil des deux côtés de la voiture.

Conclusion

Après plus de 100 heures de travail, nous sommes très heureux d’avoir pu rendre notre projet fonctionnel. Nous avons tous les 3 aimé réaliser ce projet qui est notre première expérience du monde de l’ingénierie. Nous avons aussi découvert une face cachée du métier, pas forcément mise en valeur mais qui n’est pas des moindres : mener à bien un projet complexe avec un budget assez restreint. Bien que des solutions simples existaient pour répondre à nos attentes, nous avons dû repenser des éléments de notre objet pour ne pas dépasser le budget qui nous était attribué. Nous également avons pu mettre en pratique un grand nombre de connaissances acquises lors de nos 2 années de PeiP qui ne paraissaient pas forcément concrètes au départ. Enfin, ce projet a mis en valeur les désaccords auxquels nous avons pu faire face. Cela nous a permis de nous rendre compte de la résilience et de la pédagogie nécessaires pour faire valoir son point de vue auprès des autres membres de l’équipe et de trouver une solution commune.

Pour finir ce blog, nous voulions tout particulièrement remercier Maxime KACHIT, notre tuteur de projet ainsi que Boris RAYER, responsable du Fablab, qui nous ont beaucoup aidé et permis de mener à bien ce projet.

Nous espérons que ce blog vous aura plu et donné envie, vous aussi, de vous lancer dans un beau projet comme le nôtre.

Mots-clés : Polytech, String Art, mécanique, programmation, image, impression 3D, automatisation

Bonjour à tous,

Si vous être arrivés jusqu’à ce blog c’est que vous voulez en savoir plus sur notre projet !

La team

Nous sommes deux étudiantes de deuxième année à Polytech Angers. Nous avons eu une période de 100 heures pour réaliser notre projet. Nous avons eu comme projet de fin d’année le String Art.

Le fameux projet

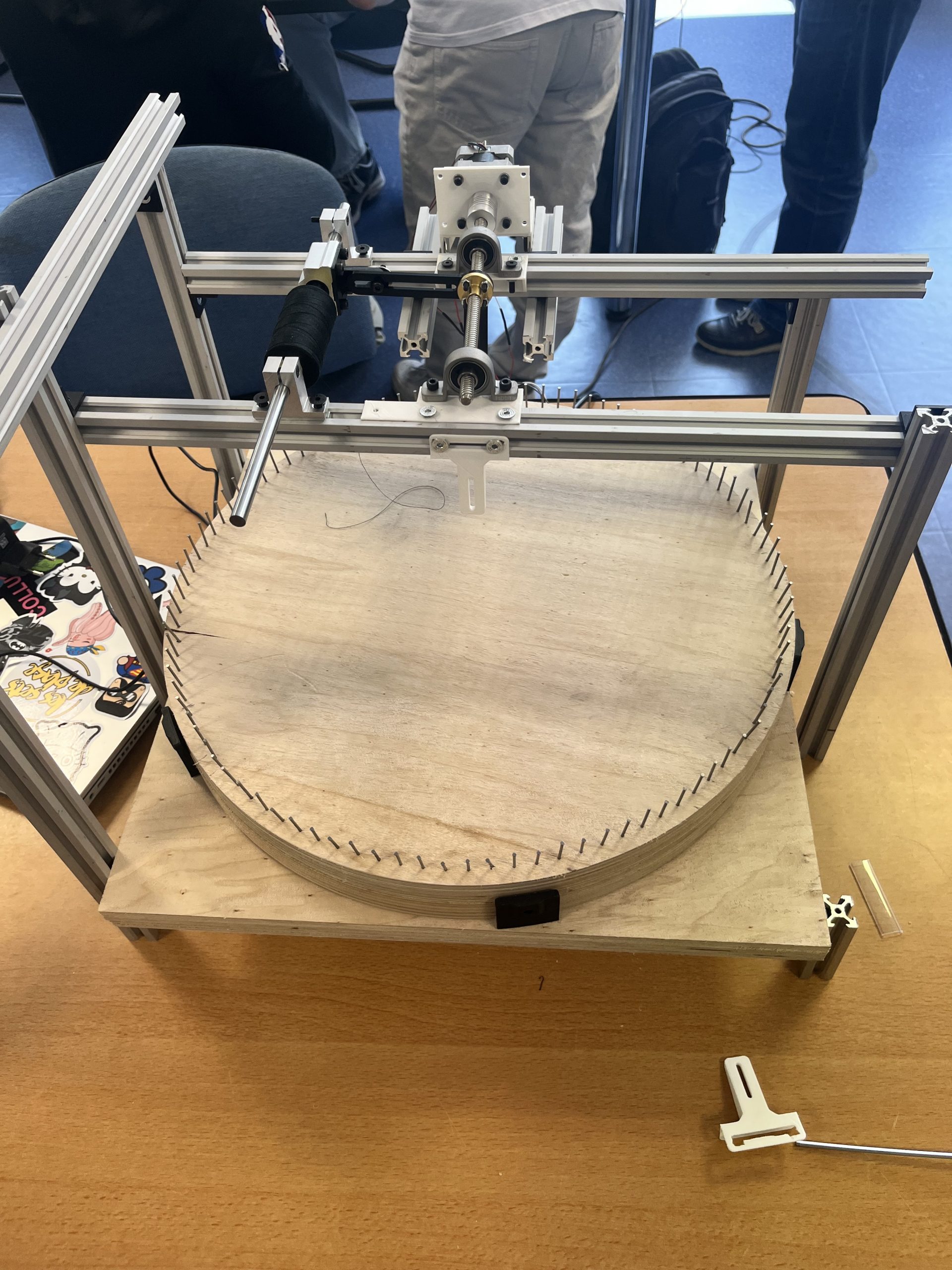

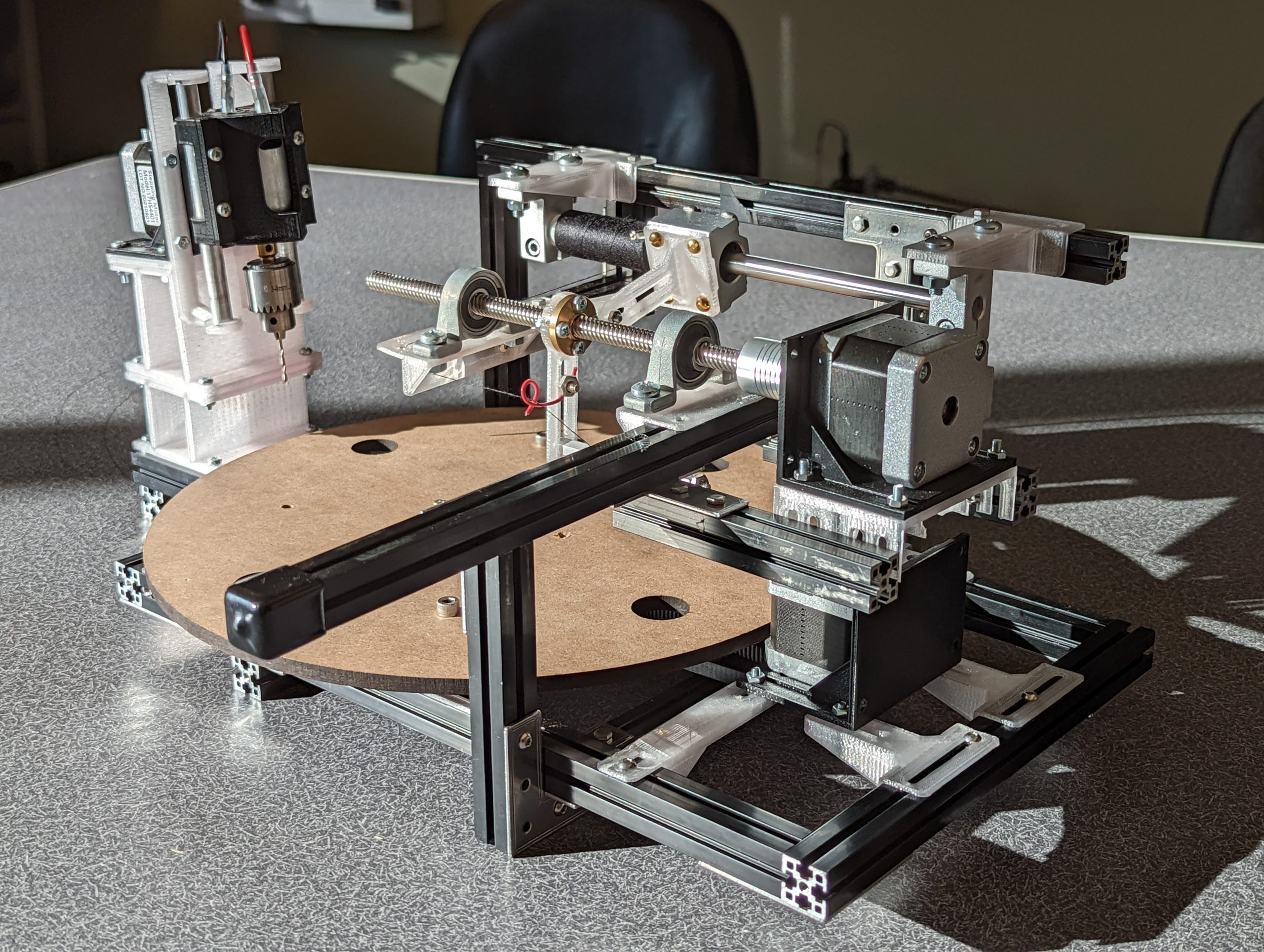

Quel est l’objectif final du projet ? Réaliser une machine capable de créer automatiquement des œuvres à partir d’une simple image, sans intervention manuelle.

Nous sommes parties de zéro, sans machine toute faite, en créant tout de A à Z : la structure, la programmation, le montage mécanique, l’assemblage électronique et le pilotage des moteurs. Un projet très complet et parfois (un peu trop) complexe !

Notre projet

Le String Art, c’est quoi ?

Le String Art est une forme d’art. A l’origine c’est une activité entièrement manuelle qui consistait à enrouler du fil autour de clous afin de donner une forme géométrique ou un dessin. Cette technique était très populaire dans les années 60–70 et aujourd’hui elle revient à la mode grâce aux réseaux sociaux.

Mais réaliser un tableau de String Art à la main est long, minutieux, et demande beaucoup de précision.

Notre objectif était donc d’automatiser tout ce processus en alliant toutes les technologies dont on disposait.

Exemple de String Art fait main

Les différentes étapes

Recherche & inspiration

Tout d’abord on a commencé par se renseigner sur ce qui existait déjà. On s’est inspirées de deux projets trouvés sur internet qui possédaient tous les deux un GitHub :

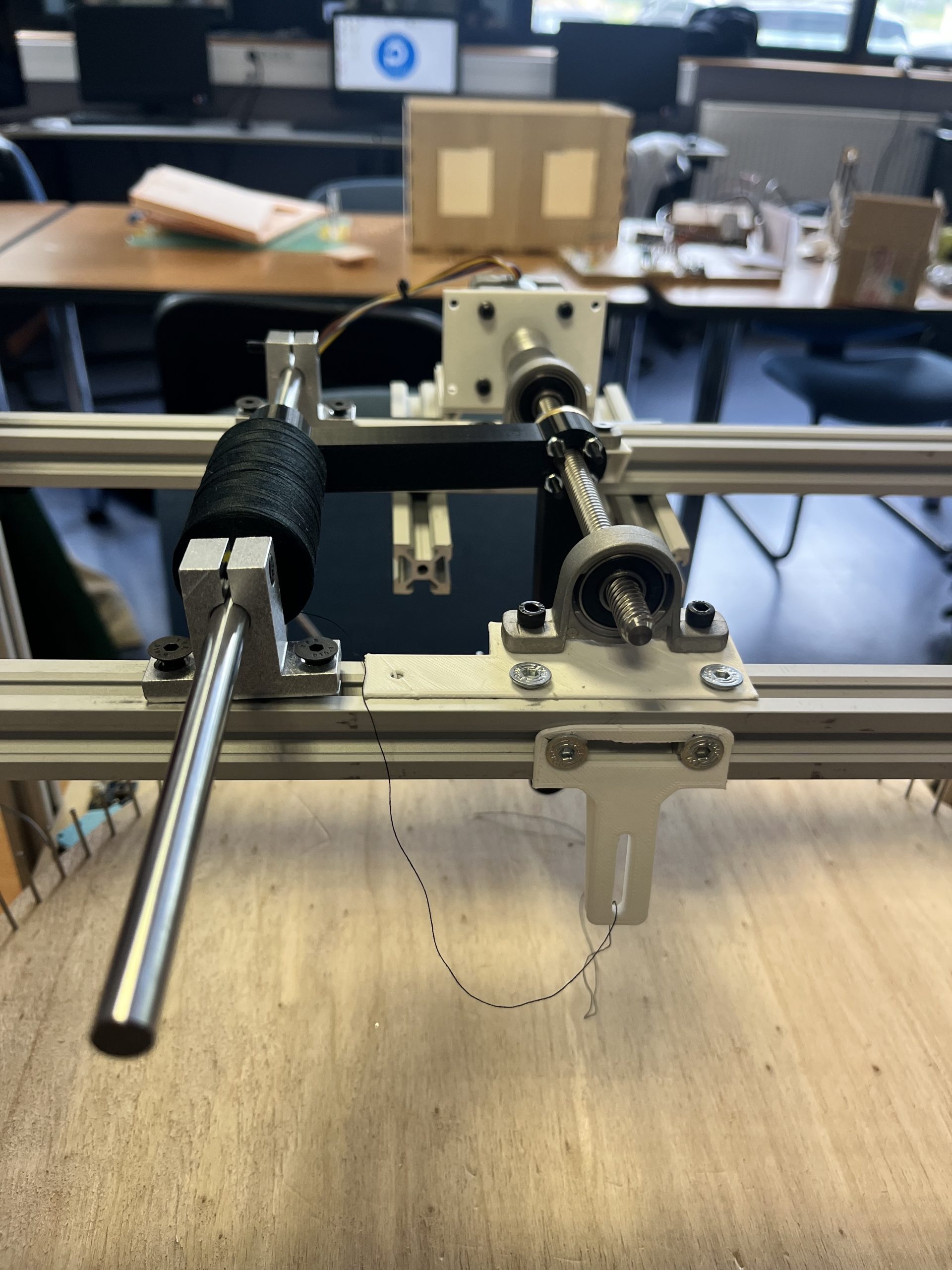

Fabrication, modélisation

Programmation et électronique

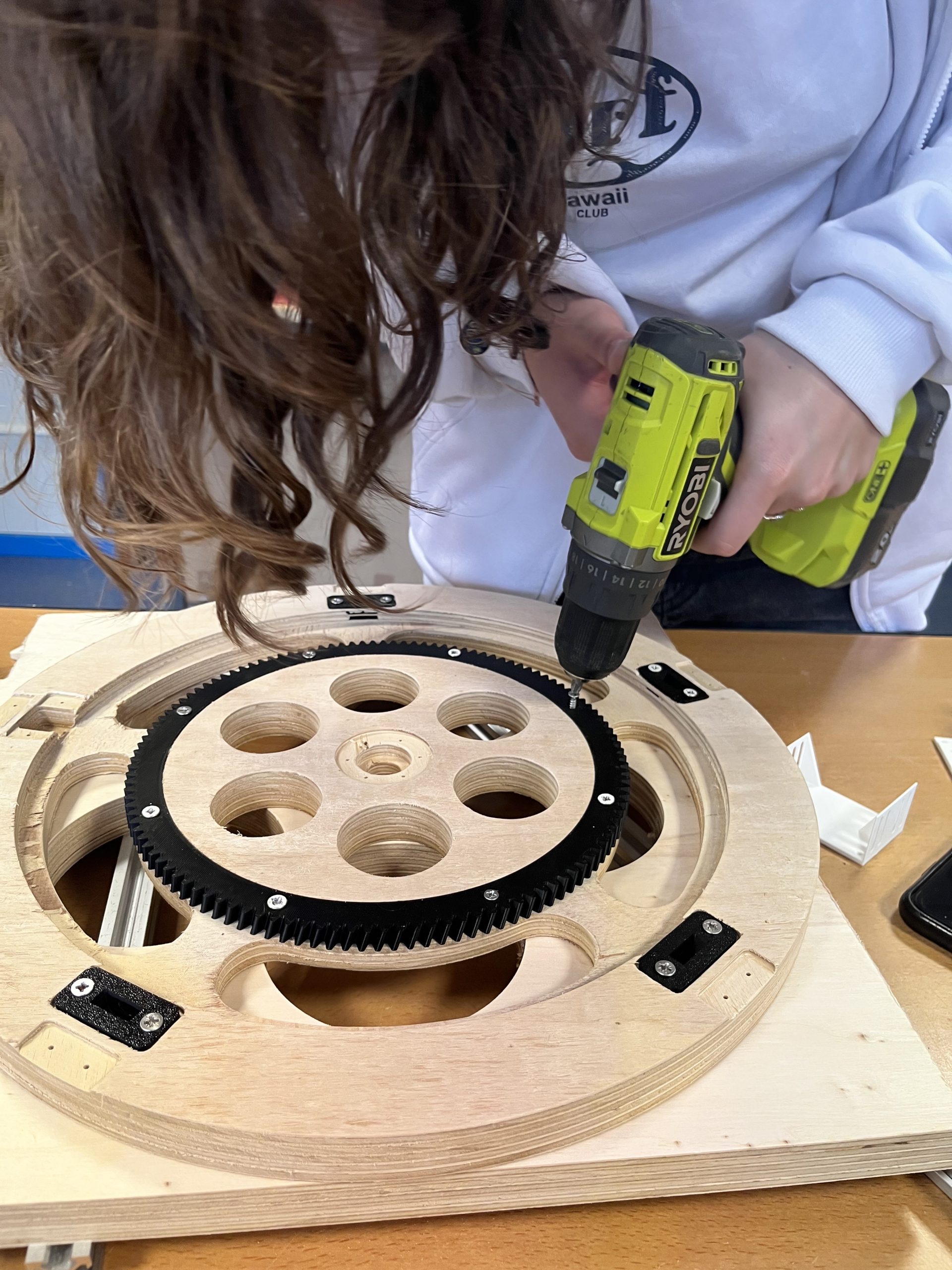

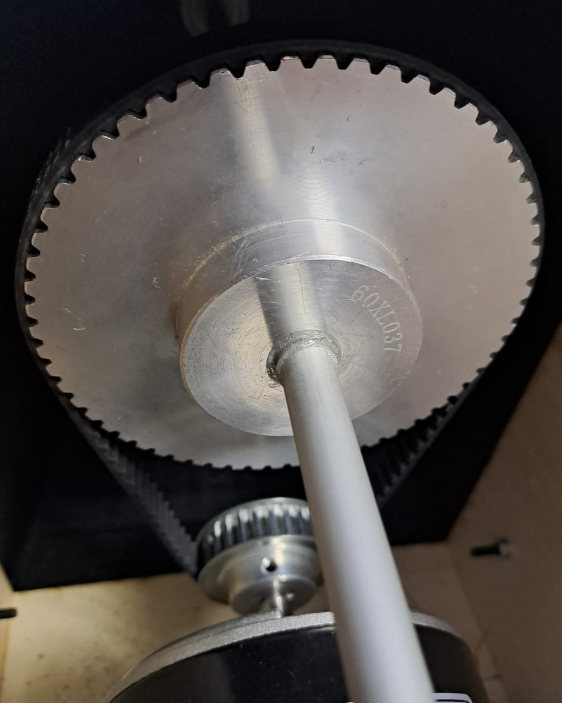

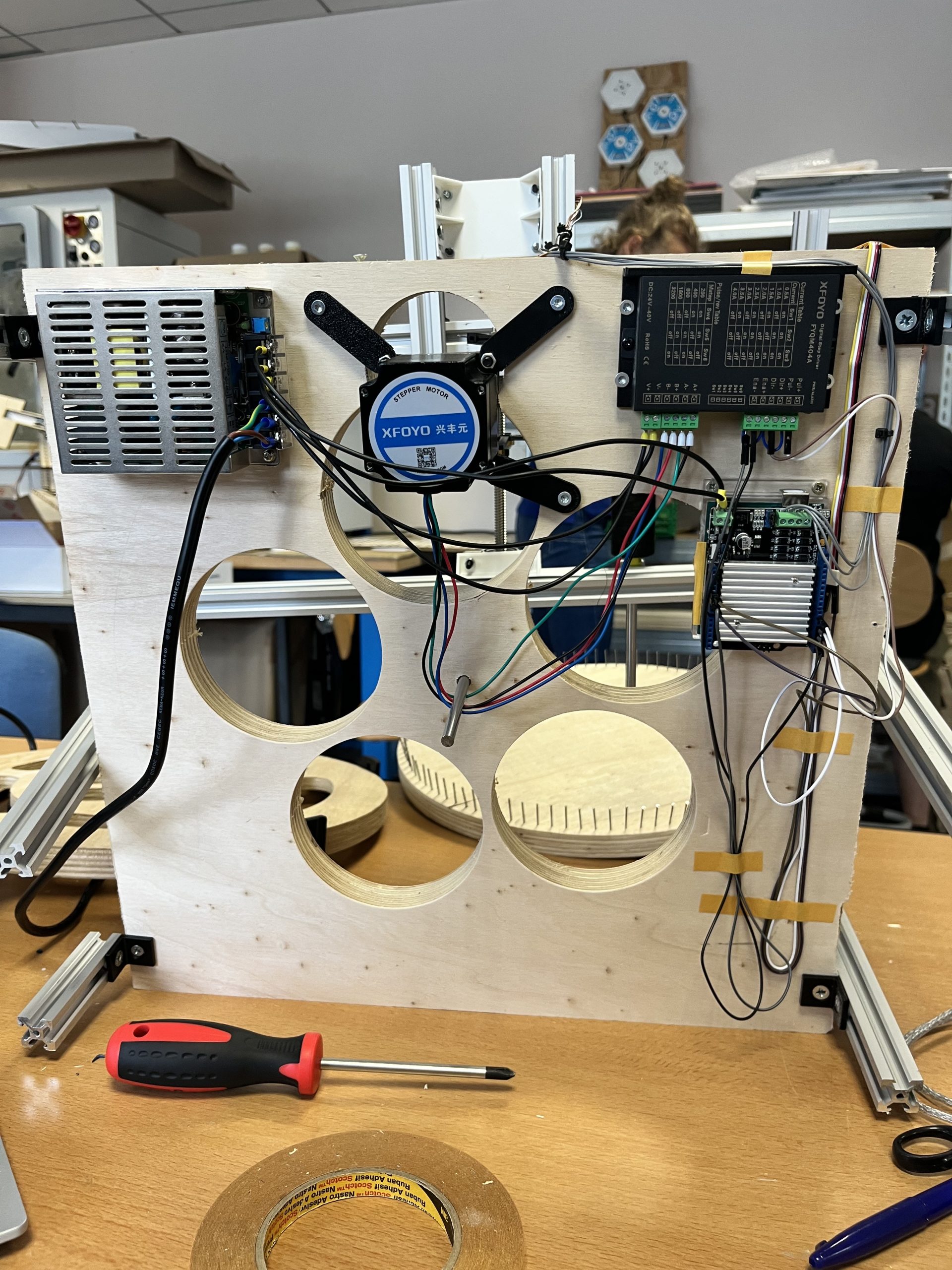

Il y a deux moteurs dans notre projet : un qui fait tourner le plateau, et un autre qui fait bouger l’aiguille d’avant en arrière pour passer le fil autour des clous. Pour que ces moteurs obéissent correctement, on a ajouté des petites cartes électroniques appelées driver et motor shield. On les relie à l’Arduino pour que tout fonctionne ensemble. Pour que le tout ait suffisamment de puissance pour tourner, on utilise deux alimentations.

Mais pour que la machine sache quoi faire, il faut la programmer (malheureusement).

On a programmé l’Arduino pour qu’il exécute ce qu’on lui dit. Le programme va lire les numéros des clous, faire tourner le plateau pour se placer au bon endroit, puis le deuxième moteur va faire avancer l’aiguille pour passer le fil autour du bon clou. Puis l’aiguille revient en place, et le plateau tourne vers le clou suivant. Ça recommence encore et encore, jusqu’à ce que tout le motif soit terminé.

Grâce à cette partie électronique et au code qu’on a écrit, la machine est capable de faire tout le travail automatiquement.

Voici une vidéo de notre machine en pleine action :

Nos galères

Comme dans tous les projets je pense, tout ne s’est pas passé comme prévu. Nous avons eu pas mal d’imprévus, mais on a réussi à trouver des solutions à chaque fois.

Par exemple, certaines pièces qu’on a imprimées en 3D ne s’ajustaient pas bien. Elles étaient soit trop grandes, soit pas tout à fait à la bonne taille. On a dû les poncer ou les limer à la main pour qu’elles rentrent correctement là où elles devaient aller. Pour les pièces trop grandes, pas le choix, il fallait soit les couper, soit les refaire.

Un autre souci, le code trouvé sur Internet ne marchait pas avec notre matériel. Les autres projets n’utilisaient pas exactement les mêmes cartes électroniques que nous. Alors on a dû adapter le programme avec les éléments que nous avions à l’école, comprendre comment il fonctionnait, et parfois même réécrire pour que ça soit compatible avec nos composants.

Enfin, au moment des premiers tests, on a remarqué que le moteur forçait trop et que l’aiguille tremblait quand elle bougeait. C’était parce que certaines pièces n’étaient pas assez solides et pas assez larges. On a donc recréer plusieurs parties, cette fois avec des pièces plus larges et plus robustes pour bien tenir l’ensemble.

Ce que nous avons appris

Ce projet nous a permis de découvrir concrètement comment fonctionne une machine mécatronique, c’est-à-dire un système qui avec de la mécanique, de électronique et également de l’informatique.

On a appris à utiliser les machines du fablab comme l’imprimante 3D et la fraiseuse. Ces outils, qu’on ne connaissait pas forcément au début, sont devenus familiers au fil des semaines. On a aussi compris l’importance de la précision et des bons réglages pour que tout s’assemble correctement.

Côté électronique, on a appris à assembler et câbler les composants, à faire fonctionner des moteurs, et à réfléchir à la disposition la plus efficace pour que tout soit stable.

Enfin, on a énormément progressé en programmation, par exemple avec Arduino pour piloter les moteurs.

Et si c’était à refaire ?

Si on devait recommencer ce projet depuis le début, il y a certaines choses qu’on ferait différemment. Par exemple, on prendrait plus de temps pour découvrir et comprendre les projets sources dont on disposait. Aussi, prendre notre temps pour bien ajuster les pièces 3D avant de les imprimer, ce qui nous permettrait d’éviter pas mal de retouches qui nous a fait perdre un temps considérable.

Malgré tout, on est très fières du résultat. On est parties de zéro, on a fait face à pas mal de défis, et à la fin, on a réussi à construire une machine qui fonctionne et fidèle à notre idée de départ !

En résumé

C’est un projet qui mélange créativité, improvisation et technologie.

Pour finir, ce projet nous a permis de mettre en pratique de nombreuses compétences ! Grâce à ce projet on a beaucoup progressé, on a développé notre autonomie, notre sens de l’organisation… et notre capacité à trouver des solutions face aux différents problèmes.

On a beaucoup aimé travailler sur ce projet.

Merci pour votre lecture !

Laëtitia Legall et Lisa Pilorge

Réduire sa consommation d’énergie… depuis sa cheminée ?

Dans un monde où chaque geste compte pour préserver notre planète, tirer parti de la chaleur perdue de nos foyers devient une opportunité concrète.

Grâce aux générateurs thermoélectriques (TEG), il est possible de transformer la chaleur dégagée par une cheminée en électricité, contribuant ainsi à la sobriété énergétique. Ce projet innovant s’inscrit dans une démarche écologique, visant à réutiliser les pertes d’énergie pour réduire notre dépendance aux sources polluantes.

Découvrez comment une cheminée peut devenir un outil pour un avenir plus durable.

I- Présentation de notre projet

Bonjour! Nous sommes 2 étudiants, actuellement en fin de PEIP2. Dans le cadre de notre formation nous avons réalisé un projet de fin d’année des générateurs thermoélectriques sur une cheminée.

Notre projet consiste à réutiliser les pertes d’énergie d’une cheminée pour créer de l’électricité. Pour expliquer un peu plus, dans une cheminée, la dissipation de la chaleur sert à chauffer une pièce, le problème est que lorsque que le conduit de cheminée passe dans une zone qu’on ne veut pas chauffer (à l’extérieur ou dans un grenier par exemple), cette dissipation de chaleur devient simplement une perte d’énergie. L’idée est donc de transformer ces pertes en électricité.

Pour ce faire, on utilise des générateurs thermoélectriques qui reposent sur l’effet Seebeck.

L’effet Seebeck a été découvert en 1821 par le physicien allemand Thomas Johann Seebeck. C’est en manipulant différents métaux qu’il a accidentellement mis en évidence ce phénomène.

Pour essayer de présenter assez simplement ce phénomène, l’effet Seebeck est un phénomène physique qui permet de produire de l’électricité à partir d’une différence de température.

Lorsqu’on relie deux métaux différents pour former un circuit fermé et que les jonctions sont à des températures différentes, un courant électrique se crée naturellement. Ce phénomène est créé par le déplacement des électrons du côté chaud vers le côté froid, générant une tension. Plus la différence de température est importante, plus la tension produite est élevée. Cet effet est à la base du fonctionnement des générateurs thermoélectriques (TEG), qui vont convertir la chaleur de notre cheminée en électricité.

L’objectif de notre projet est de créer la maquette d’une cheminée afin de tester les générateurs, faire des mesures et savoir si cette solution est durable et efficace. Dans les contraintes données par nos professeurs, la maquette devait être démontable pour faciliter son transport et pour pouvoir l’améliorer en changeant certains composants.

II- Les étapes de construction de la maquette

La première étape, pas la plus marrante, a été celle des recherches pour l’achat des composants.

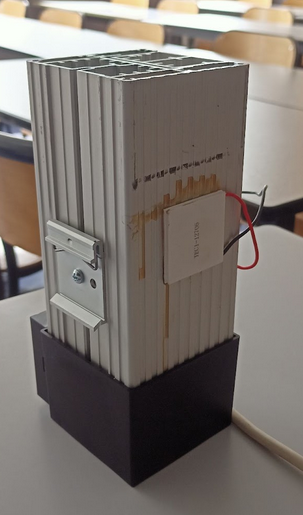

Le premier achat a été la résistance chauffante.

Les critères de recherche étaient la puissance et la ventilation. Pour la puissance, la résistance devait être assez puissante pour pouvoir chauffer l’air de la cheminée à 100°C. Pour la ventilation, elle permet de diriger l’air dans le conduit de cheminée et de chauffer l’air de manière plus uniforme.

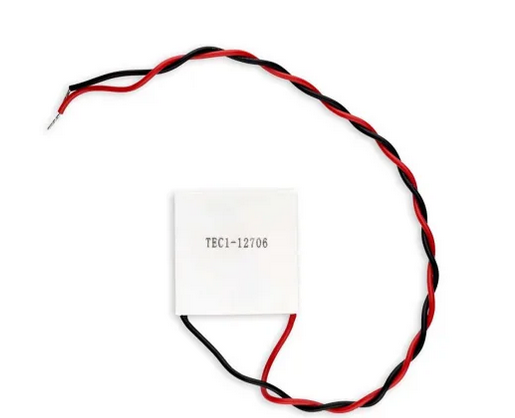

Ensuite, nous avons cherché nos générateurs thermoélectriques. Nous avons choisi d’en acheter 4 différents afin de les comparer et de savoir si la différence de prix était visible dans leur efficacité ou non.

Pour le bâti et la cheminée, nous avons choisi d’utiliser de l’acier car c’est le plus pratique pour la soudure tout en étant assez résistant à une certaine température.

Pour le bâti nous avons décidé de le faire nous même avec une plaque. Pour la découpe et la soudure de la plaque, nous avons dû faire appelle à la métallurgie d’une autre école, les Beaux-arts. Nous n’avons malheureusement pas pu réaliser nos découpes et nos soudures nous même car ça nécessite de maîtriser des outils que nous ne maîtrisions pas. Heureusement, Victor Gilles (notre sauveur), a réaliser les découpes à l’aide de la meuleuse et d’une guillotine et pour les soudures, il a utilisé des soudures à l’arc.

Pour la soudure, nous avons eu un problème majeur, l’épaisseur de la plaque d’acier.

En effet, nous avions commandé une plaque de 1.5mm d’épaisseur pour deux raisons. La première est la solidité. Pour supporter la résistance et le conduit, il fallait une plaque assez épaisse. La deuxième est la plus importante, la soudure. En effet, plus une plaque est fine, plus la soudure est difficile à faire pour différentes raisons. Lors d’une soudure, on chauffe à haute température la plaque. Le risque, si la plaque est trop fine est qu’elle ne “supporte” pas cette température et se déforme voire se troue. Le problème est que nous n’avons pas reçu une plaque de 1.5mm mais bien 0.5mm.

Malgré ça, Victor a réussi à souder tout le bâti. Cependant, pour réaliser les montants du bâti, il a décidé de nous donner des profilés ( des pièces en forme de L) d’épaisseur 3mm.

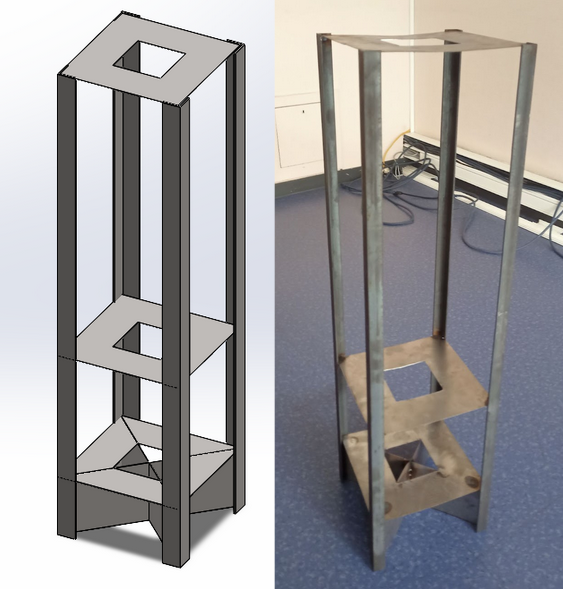

Voici le bâti que nous avions imaginé en conception assistée par ordinateur et le rendu final.

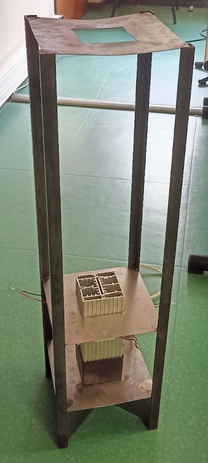

Une fois les TEG collés et l’assemblage des composants réalisés, voici le résultat:

Et si vous suivez toujours, vous aurez sûrement remarqué qu’il manque un élément primordial à notre projet… le conduit!

En effet, durant tout le projet nous avons eu des problèmes avec les commandes. Entre les sites où nous ne pouvions pas commander et les délais de livraison, les commandes ont été notre principale difficulté. Et pour le conduit de la cheminée, nous ne l’avons tout simplement pas reçu.

Pour quand même réaliser des mesures, nous avons décidé de coller les générateurs thermoélectriques directement sur la résistance. Le problème de cette technique est que cela diminue la différence de température et donc l’efficacité de l’installation, comme nous allons le voir dans les mesures.

III- Les mesures

Comme nous l’avons dit précédemment, les résultats ont été fortement impactés par le changement de place des TEG puisque après mesure nous avons obtenu une tension de…0V.

Ce résultat est facilement explicable. Déjà, même si les TEG ont de nombreux avantages comme leur durabilité, leur faible coût (car pas de maintenance) et le fait qu’on utilise de l’énergie perdue, ils ont un inconvénient principal, leur manque d’efficacité. En effet, même dans des conditions idéales, les TEG produisent très peu d’énergie. Or, dans ce cas, les TEG étant collés à la résistance la différence entre la face chaude et la face froide est quasi nulle.

Comme la production d’électricité dépend de la différence de température entre les deux faces, il est logique que nous ayons obtenu une tension nulle.

Avec l’aide de nos professeurs nous avons donc eu une idée pour tenter d’avoir une production. Comme le problème est la faible différence de température nous pouvons soit augmenter la température d’une des faces soit réduire la température de la face froide. Nous avons opté pour la deuxième option pour des raisons techniques.

Pour cela, on a posé des pains de glace sur les TEG pour refroidir leur face froide.

Avec cette technique on a obtenu des résultats bien meilleurs.

Dans un premier montage, on a obtenu des tensions entre 1.2 et 1.7 V. Dans un deuxième, on a branché 2 des TEG en dérivation et avec ça, on a obtenu une tension de 3.3 V. Ce résultat est cohérent puisque en dérivation les tensions s’additionnent.

IV- Conclusion

En conclusion, les générateurs thermoélectriques ne sont clairement pas une solution miracle qui vont nous permettre de produire de l’électricité de manière efficace.

Dans une application concrète, si on pose des générateurs thermoélectriques sur un conduit de cheminée il faudrait prévoir un système qui refroidit la face froide des TEG. Ce système pouvant être très coûteux en énergie, mettre des TEG sur une cheminée, en suivant les données obtenues sur notre maquette, ne seraient pas pour l’instant bénéfique.

Nous tenons à remercier très particulièrement nos professeurs référents Rima Al Aridi et Thierry Lemenand, ainsi que Boris Rayer le responsable FabLab de polytech Angers, et Victor Gilles le responsable métallurgie de l’école des Beaux Arts.

Julien Boubet et Charles Burban.

Banc de TP acoustique

Bien le bonjour à tous! Voici le projet utile et ludique: le banc de TP acoustique.

Nous sommes Hugo Brevet, Aina Salambier et Léo Courard, trois étudiants de Polytech Angers en PEIP2 et pour notre quatrième semestre nous devions réaliser un projet en cent heures.

Nous sommes tous les 3 sensibles à l’environnement et intéressés par le domaine du bâtiment. Nous étions donc tous plus ou moins intéressés par la spécialité bâtiment durable présente à Polytech Angers. Il nous est donc paru logique de choisir ce projet qui est en lien direct avec la spécialité.

Alors voici le projet que nous avons réalisé:

Présentation

D’accord mais en quoi ça consiste?

Tout d’abord une remise en contexte est nécessaire. Le but était de faire un TP qui sera utilisé par les troisièmes années de la spécialité bâtiments durables dans le cadre du cours sur la réduction sonore dans le bâtiment. Il fallait donc quelque chose de facile à manipuler et de compréhensible assez facilement. L’idée est la suivante: dans une boîte insonorisée on place au milieu un échantillon de matériau que l’on veut tester. Cet échantillon sépare donc la boîte en deux. On place deux micros de part et d’autre du matériau puis on envoie du son par un côté de la boîte grâce à un haut parleur. Un micro prend le son directement tandis que l’autre le prend après un passage du son dans le matériau. Avec un oscilloscope branché aux micros on voit le signal qui est capté par chacun des micros. Enfin avec ces signaux on peut déterminer et analyser l’atténuation sonore du matériau choisi.

Quels matériaux tester?

Pour commencer il fallait choisir quels matériaux on voulait tester. L’objectif étant d’étudier l’acoustique des bâtiments, on a donc opté pour des matériaux couramment utilisés dans les bâtiments. La première idée qui nous est venue en tête est le placo ainsi que la laine de verre souvent utilisés pour l’isolation. Ensuite on a eu l’idée de tester du bois ainsi que du béton qui peuvent être utilisés pour la structure des bâtiments. Et pour finir on voulait pouvoir tester du verre, mais on s’est dit que ce ne serait pas très facile d’obtenir un échantillon à la bonne taille. On s’est alors replié sur du plexiglas qui est facilement découpable aux bonnes mesures grâce à la découpeuse laser présent au fablab de Polytech. De plus le plexiglas nous permet aussi de faire ce que l’on appelle un système masse-ressort-masse, c’est à dire de séparer deux matériaux par une couche d’air ou de gaz. C’est le même principe que le double vitrage.

La Conception

Comment faire la boîte?

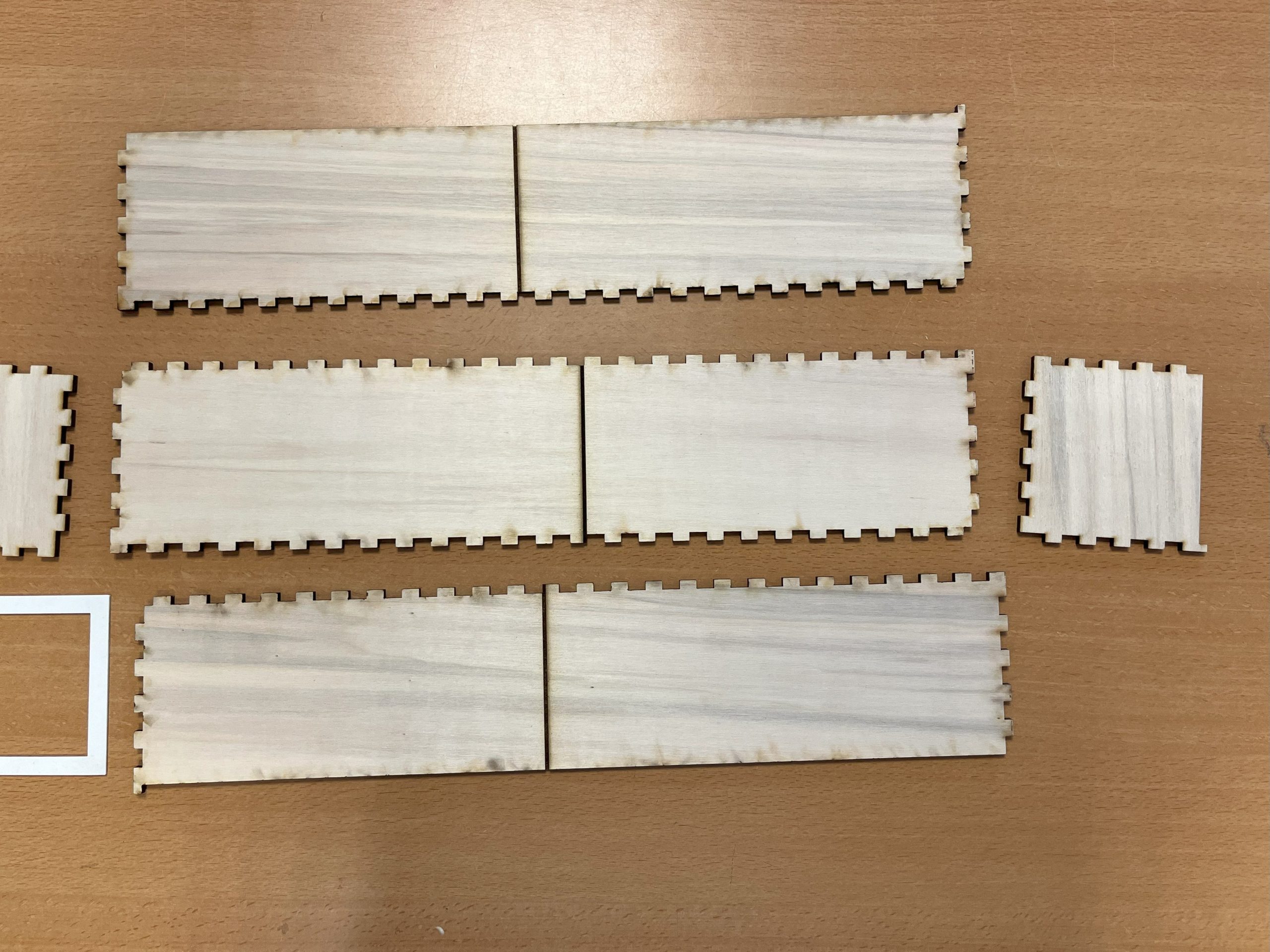

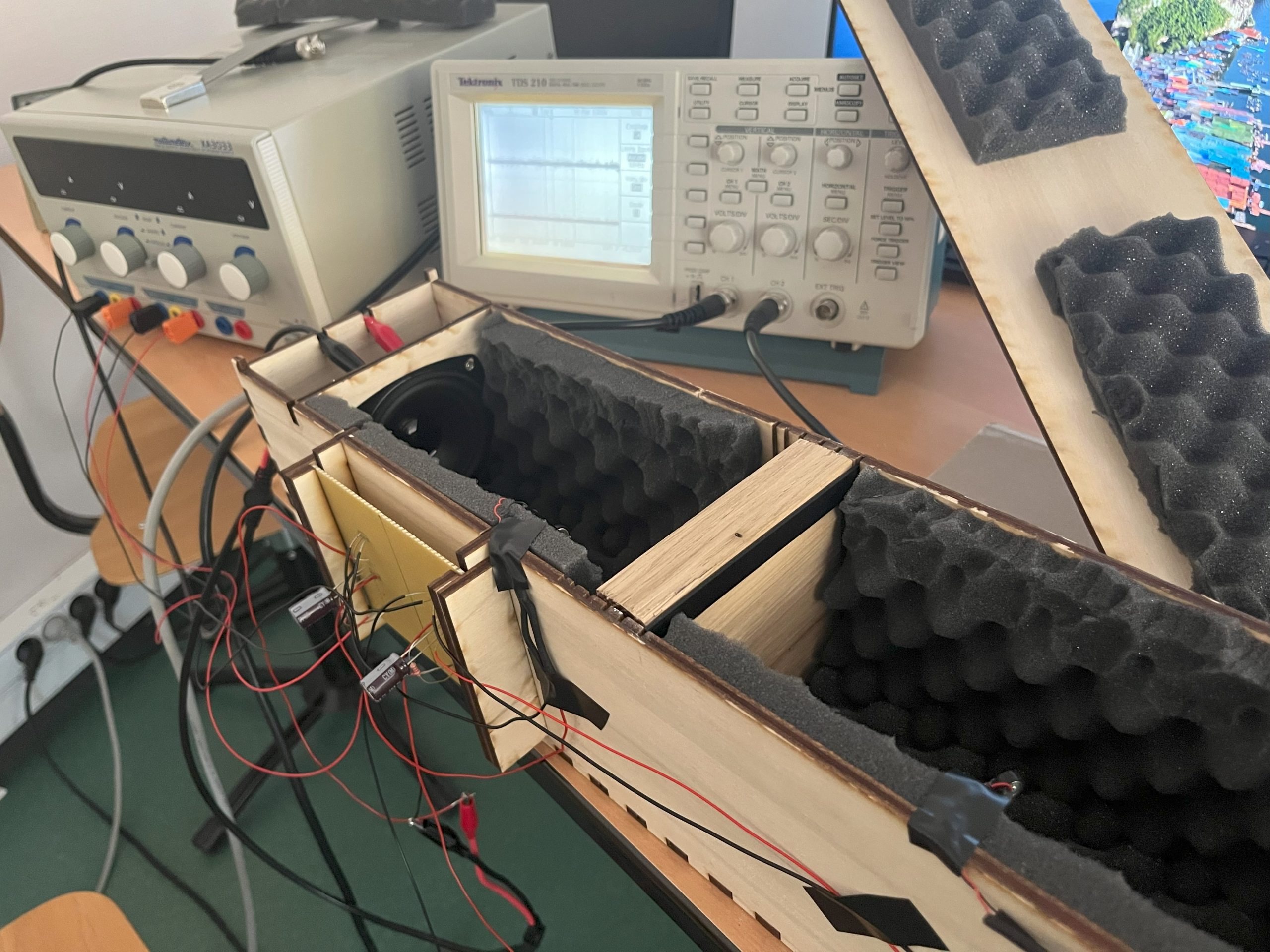

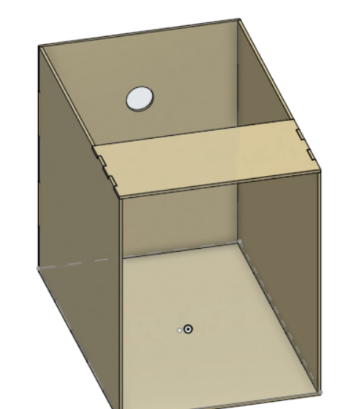

La première étape était de réaliser la boite en bois, pour ce faire on a fait des plans sur SolidWorks, un logiciel de CAO (Conception Assisté par Ordinateur). Puis à l’aide d’une découpeuse laser on a obtenu nos premières pièces.

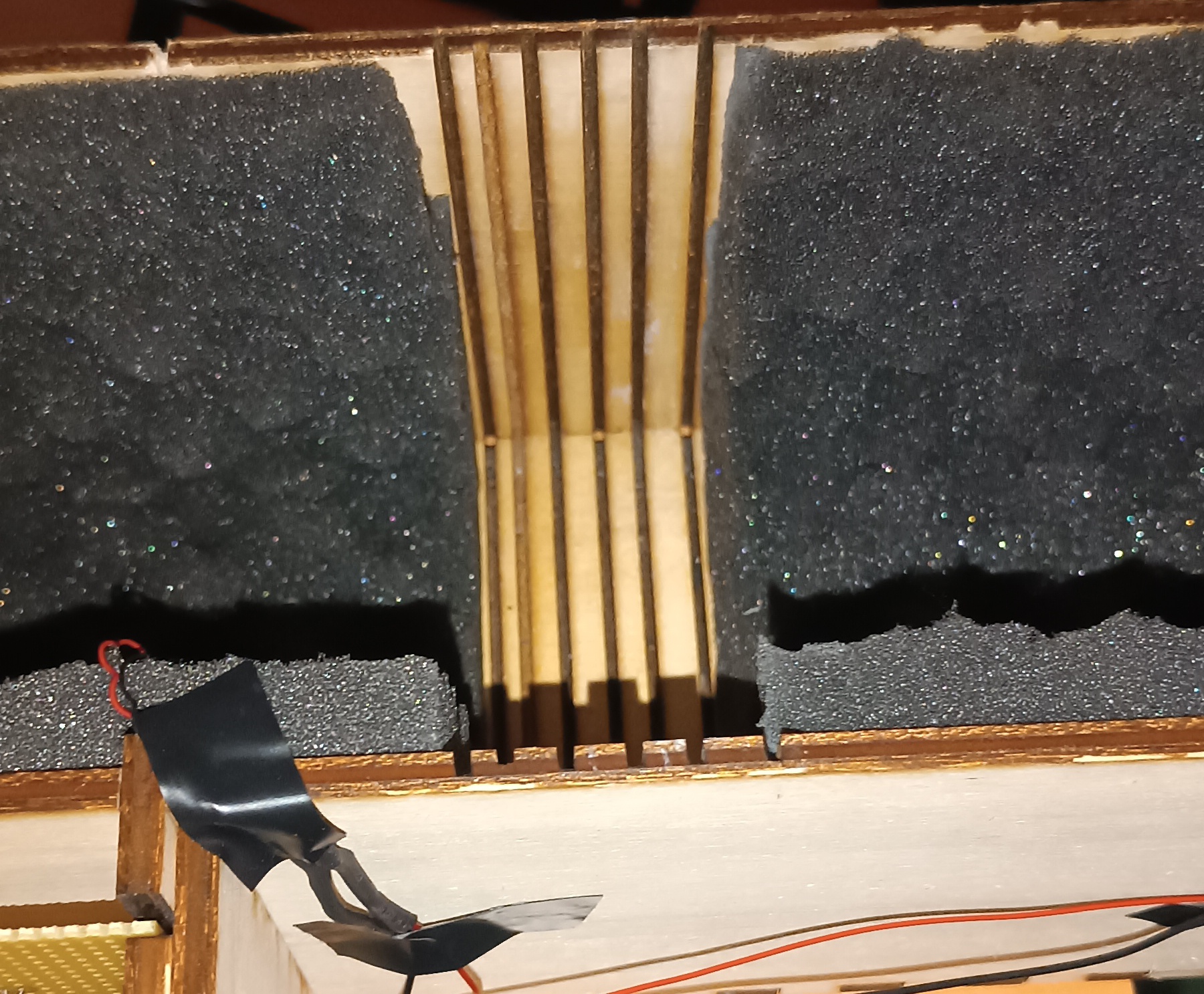

Comment insérer les matériaux?

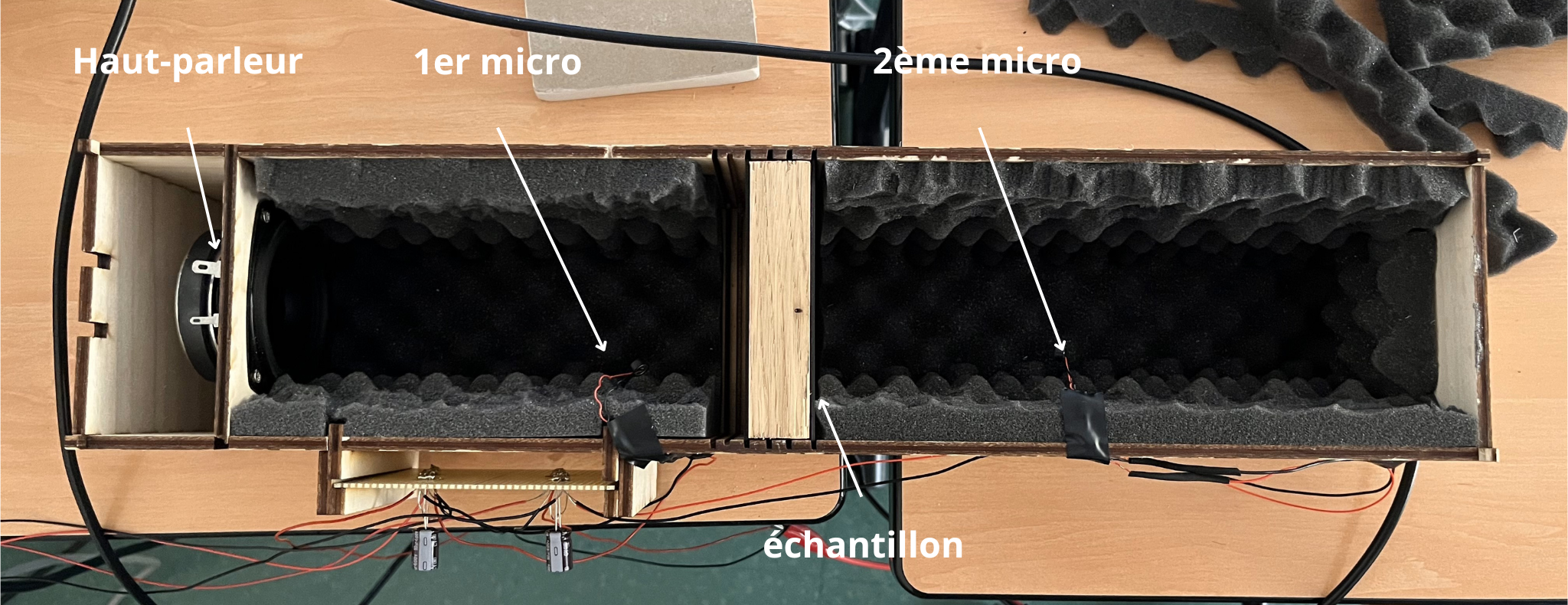

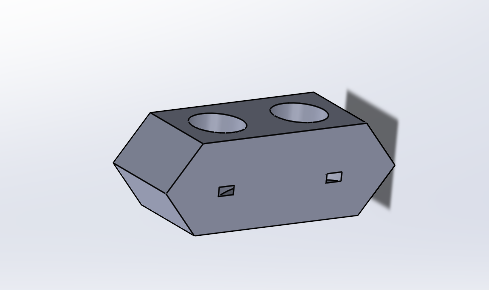

Il fallait ensuite réfléchir à la manière dont on allait insérer les échantillons de matériaux. On a donc eu l’idée de faire des fentes afin de pouvoir glisser deux cales pour y mettre le matériau. Ci-dessus on voit une première cale (en blanc à gauche) et une première fente qui étaient le premier test pour voir si notre idée fonctionnait bien. Pour se faire on a utilisé une découpeuse laser avec le mode gravure pour faire la fente, et une imprimante 3D pour faire la cale, encore réalisée en CAO. Comme notre idée marchait bien on a ensuite étudié combien de fentes seraient nécessaires pour accueillir différents matériaux. En effet, comme nos matériaux possèdent différentes épaisseurs, il fallait pouvoir modifier la taille du trou pour les accueillir. On a finalement calculé qu’il nous fallait 6 fentes avec différents écarts, comme on peut le voir ci-dessous.

Et qu’en est-t-il de l’électronique?

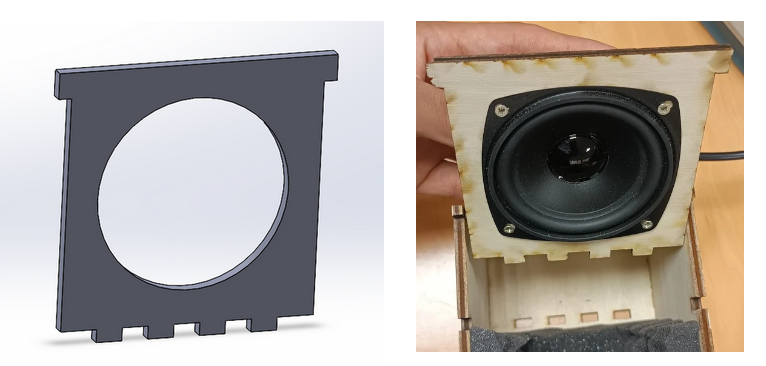

Le haut-parleur

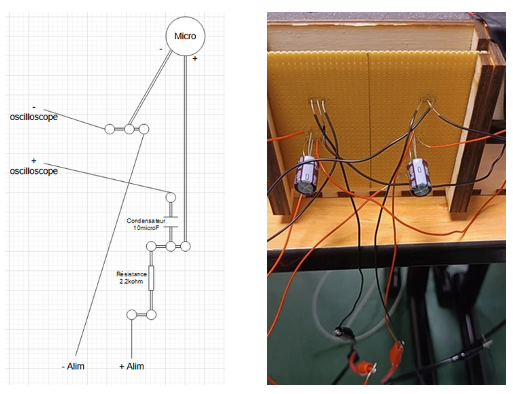

Pour la partie électronique, il faut se l’avouer, ce n’était pas notre point fort. Tout d’abord, on a du choisir un haut-parleur et un micro capables d’émettre et de capter des sons avec un large intervalle de fréquences. L’objectif était de pouvoir tester différentes fréquences pour simuler les bruits que l’on peut retrouver dans le bâtiment.

Une fois les composants acquis, il fallait trouver un système pour mettre en place le haut-parleur. Notre idée a été de le fixer à une pièce qui vient se glisser dans la boîte, afin de pouvoir le retirer facilement si besoin. On a donc conceptualisé la pièce ci-dessous. Pour pouvoir l’insérer, on a du refaire des trous dans les pièces de la boîte comme on le voit à droite.

Le début des problèmes

Ensuite, on a essayé de faire marcher les micros mais c’est là que notre manque de connaissance a pêché: on n’arrivait pas à obtenir de signal. Après des heures d’essais, on commençait à se dire que le micro était défectueux étant donné son faible prix. Mais avec l’aide d’un professeur on s’est rendu compte qu’il fallait alimenter notre micro. C’était écrit dans la documentation du micro, que nous avions pourtant regardé mais nous ne l’avions pas compris. Après avoir fait les bons branchements on n’obtenait toujours rien. C’est là que nous commencions à nous décourager. Puis grâce à notre tuteur de projet nous avons enfin compris que le schéma électrique qui était présent dans la doc voulait dire qu’on devait rajouter une résistance et un condensateur pour faire fonctionner notre micro. Puis, après avoir longtemps cherché les composants nécessaires dans les salles de Polytech, nous avons enfin réussi à obtenir un signal! Il ne nous restait plus qu’a souder les composants et les câbles nécessaires à une plaque électronique.

Comment fixer la plaque à la boîte?

Il ne nous restait plus qu’à trouver un moyen de fixer la plaque électronique à la boîte. L’objectif était de ne pas coller l’électronique au bois. Pour se faire on a conceptualisé deux pièces qu’on a collées entre elles pour obtenir le résultat ci-dessous. Puis en refaisant des encoches dans la boîte, les pièces se calent pour laisser glisser la plaque.

Est-ce que le son s’échappe de la boîte?

Pour ne pas perdre du son entre le haut-parleur et le dernier micro, ni capter du son de l’extérieur, il fallait évidemment insonoriser la boîte. Pour se faire on a rempli la boîte de mousse absorbante pour que le son reste prisonnier dans la boîte.

Que retenons nous de ce projet?

Ce projet nous a permis de découvrir plein de manières de travailler. On a eu la chance d’utiliser une découpeuse laser à de nombreuses reprises, ainsi qu’une imprimante 3D en conceptualisant au préalable les pièces en CAO. On a aussi touché à l’électronique et à la soudure qui était la partie que nous maitrisions le moins mais cela nous a permis de découvrir.

Finalement nous sommes contents du résultat, nous avons réussi à obtenir ce qui était attendu de nous. De plus on y voit un réel intérêt car pour certain d’entre nous nous allons revoir notre projet en TP d’acoustique du bâtiment l’année prochaine.

Bonjour à tous et à toutes et bienvenus sur notre blog!

Nous sommes deux étudiantes en deuxième année de prépa intégrée à Polytech Angers. Dans le cadre de notre formation, nous avons réalisé un projet d’une centaine d’heures intitulé Virtual Fashion Design. Ce projet porte sur la visualisation d’imprimés numériques appliqués à des vêtements virtuels. Nous allons donc vous présenter les différentes étapes de notre travail ainsi que les difficultés rencontrées.

Présentation du logiciel Unity

Unity 3D est un moteur de création d’applications en 3D et 2D. C’est un logiciel qui permet de développer des jeux vidéo, des applications interactives, des simulations en réalité virtuelle (RV) et en réalité augmentée (RA), des visualisations architecturales, ainsi que des animations interactives. C’est un outil hyper-polyvalent et performant qui propose à l’utilisateur de nombreuses fonctionnalités.

L’environnement virtuel

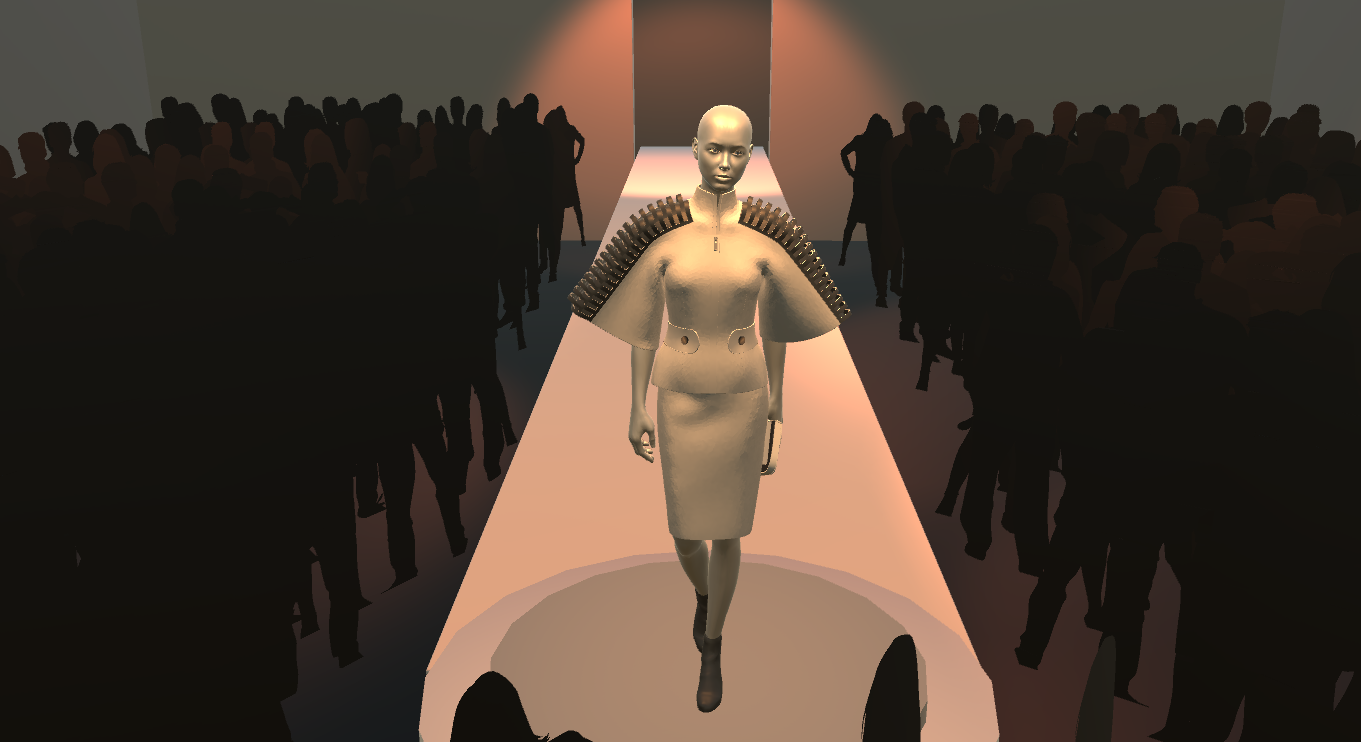

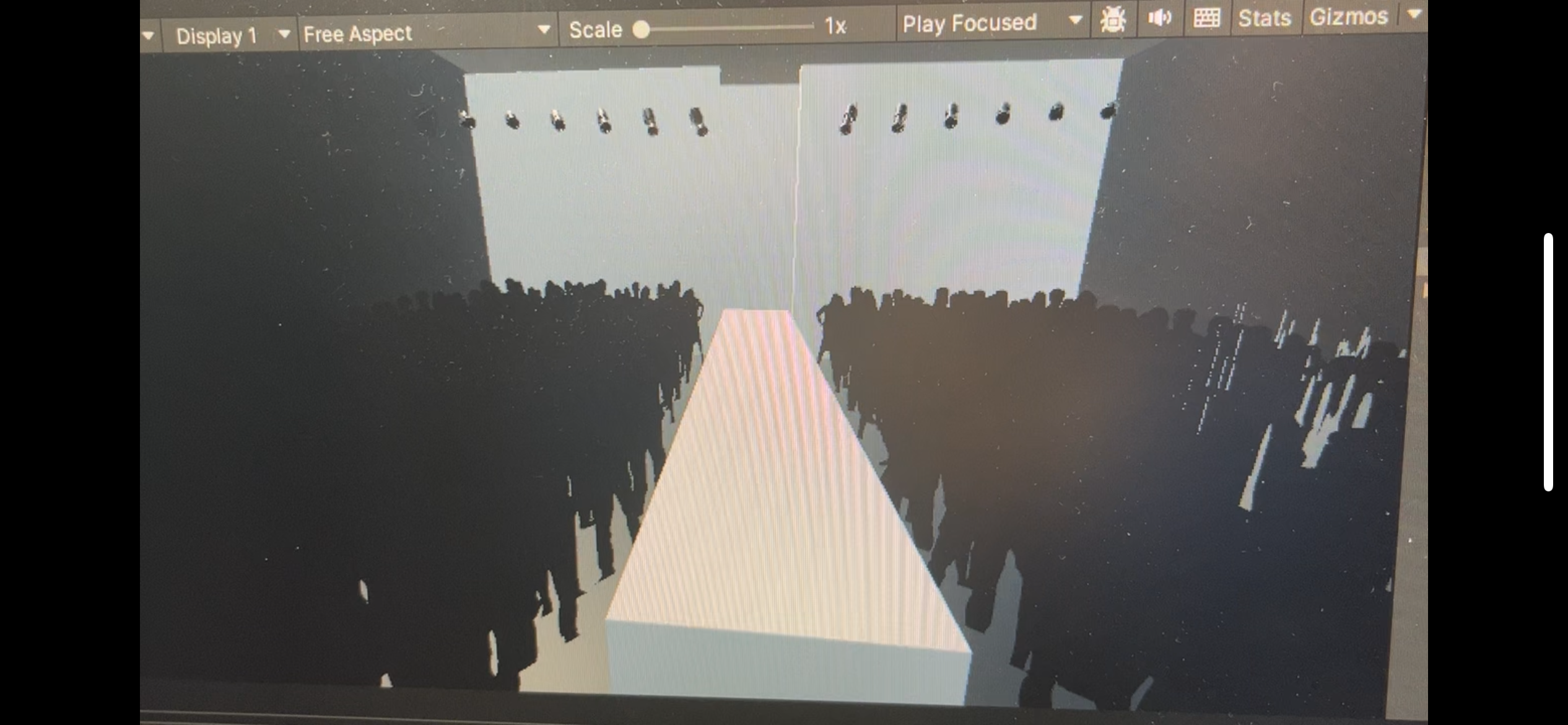

Pour notre projet, nous avons décidé de créer un podium de défilé. Grâce au logiciel Unity, nous avons ou créer une scène. Après avoir ajouté 4 murs, un sol et un plafond, nous avons trouvé sur internet des éléments de décors libres de droits que nous avons utilisés pour créer le podium, les spots (ne produisant pas de lumière) et la foule.

Nous avons ensuite travaillé sur l’ambiance lumineuse et sonore. Pour commencer, nous avons installé 3 spots dans des tons orangés. Grâce à un code #C, les spots ont été répartis autour du mannequin afin de la mettre en lumière.

Nous avons également ajouté un spot éclairant l’entrée du podium et quelques uns sur la foule. Nous avons ensuite trouvé une musique comme fond sonore afin de donner plus de vie au défilé. Nous avons ensuite pu intégrer le mannequin à la scène, malgré les difficultés que nous avons pour le faire s’afficher correctement.

La création de l’environnement virtuel était déjà bien avancée, nous avons seulement ajouté une petite estrade sur le podium afin de mettre en avant le mannequin mais également pour éviter que “la foule” ne cache le modèle.

Les scripts, le mannequin et les motifs

Pour ce projet, nous disposions de 6 tenues créées à l’avance. il fallait maintenant écrire les scripts #C qui permettront de :

• Changer de mannequin
• Changer de motif
• Bouger le motif
• L’agrandir et le rétrécir
• Faire tourner le mannequin sur lui même

Aucune de nous n’est vraiment très à l’aise avec le codage mais nous sommes tout de même parvenues à rédiger ces codes et à les faire fonctionner.

Mais pour que cette partie du projet soit complète, il fallait également travailler sur les motifs que nous allions utiliser.

Nous étions sensées utiliser l’outil numérique processing pour générer différents tissus. Or nous n’avons pas réussi. Nous obtenions uniquement des carrés blancs.

Nous avons donc utilisé l’IA et des sites d’images libres de droits pour trouver des motifs. Nous avons notamment utilisé le site https://pixabay.com/. Ensuite, nous avons importé ces mêmes motifs dans Processing afin de changer leur teinte.

 Une fois nos motifs choisis, nous les avons importés dans Unity afin vérifier qu’ils s’affichaient tous correctement.

Après cette étape, la base du projet était terminée.

Différents moyens de présentation

Nous avons décidé de présenter notre projet sous deux formes: La réalité virtuelle et la Kinect.

Notre première idée était de permettre à l’utilisateur d’interagir avec les vêtements grâce aux contrôleurs (manettes) et au casque. La réalité virtuelle avec casque est la forme la plus immersive qu’il était possible de faire. En effet, le casque permet de visualiser l’environnement virtuel à 360° ce qui permet une grande immersion.

Pour que cela fonctionne, il a fallu convertir tous nos scripts en une version adaptée à la VR et non au retour clavier. Nous avons également dû configurer les manettes ainsi que le casque pour que la caméra suive le mouvement de la tête de l’utilisateur et également pour que les contrôleurs soient correctement détectés.

De plus, il n’y avait pas assez de bouton possible pour effectuer toutes les actions que nous avons codées. Nous avons dû trouver une autre solution. Grâce à un système de zones, que nous avons délimitées, le mouvement des manettes va être suivi. Si les manettes entrent dans l’une des zones virtuelles, le script va être lancé et ce qui va permettre de faire une action.

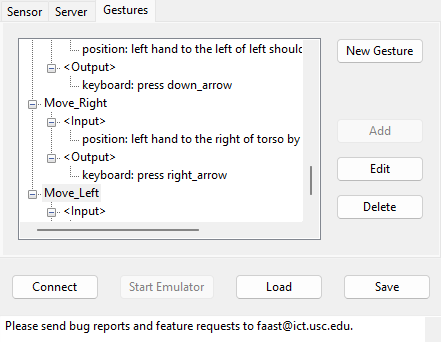

La deuxième idée a été d’utiliser la Kinect. Généralement utilisée dans le monde du jeu vidéo, la Kinect, grâce à sa caméra, détecte les mouvements de l’utilisateur.

Nous avons donc utilisé cette technologie afin d’interagir avec les tenues.

Nous avons donc commencé à chercher des gestes qui n’étaient ni trop compliqués, ni fatigants car ces gestes seront sans doute répétés plusieurs fois d’affilée.

Le plus dur dans cette étape a donc été de trouver des mouvements différents les uns des autres et correspondants à nos contraintes.

Nous avons finalement réussi à trouver 8 mouvements. Nous les avons ensuite liés à des actions (changer de motif par exemple), ceci était la dernière étape de notre projet.

Conclusion

Ce projet nous a permis de découvrir et d’expérimenter de nombreuses technologies et outils numériques, que ce soit Unity, Processing, la réalité virtuelle ou encore la Kinect. Même si nous avons rencontré plusieurs difficultés, notamment avec le codage ou la génération de motifs, nous avons su trouver des solutions alternatives et nous adapter.

Nous sommes fières du résultat obtenu : un podium virtuel interactif et immersif où le spectateur peut interagir avec les mannequins et les tenues via différentes interfaces. Cette expérience nous a aussi montré l’importance du travail en équipe, de la persévérance et de la créativité face aux imprévus techniques.

Ce projet était une belle opportunité pour mieux comprendre les possibilités offertes par les environnements virtuels et leur potentiel dans des domaines variés comme la mode, l’événementiel ou le jeu vidéo. Si c’était à refaire, nous testerions d’autres logiciels de génération de motifs et nous approfondirions encore l’aspect interactif de la scène.

Yana GAUDUCHON et Tania HERVE

ETAPE 1 : La phase de recherche

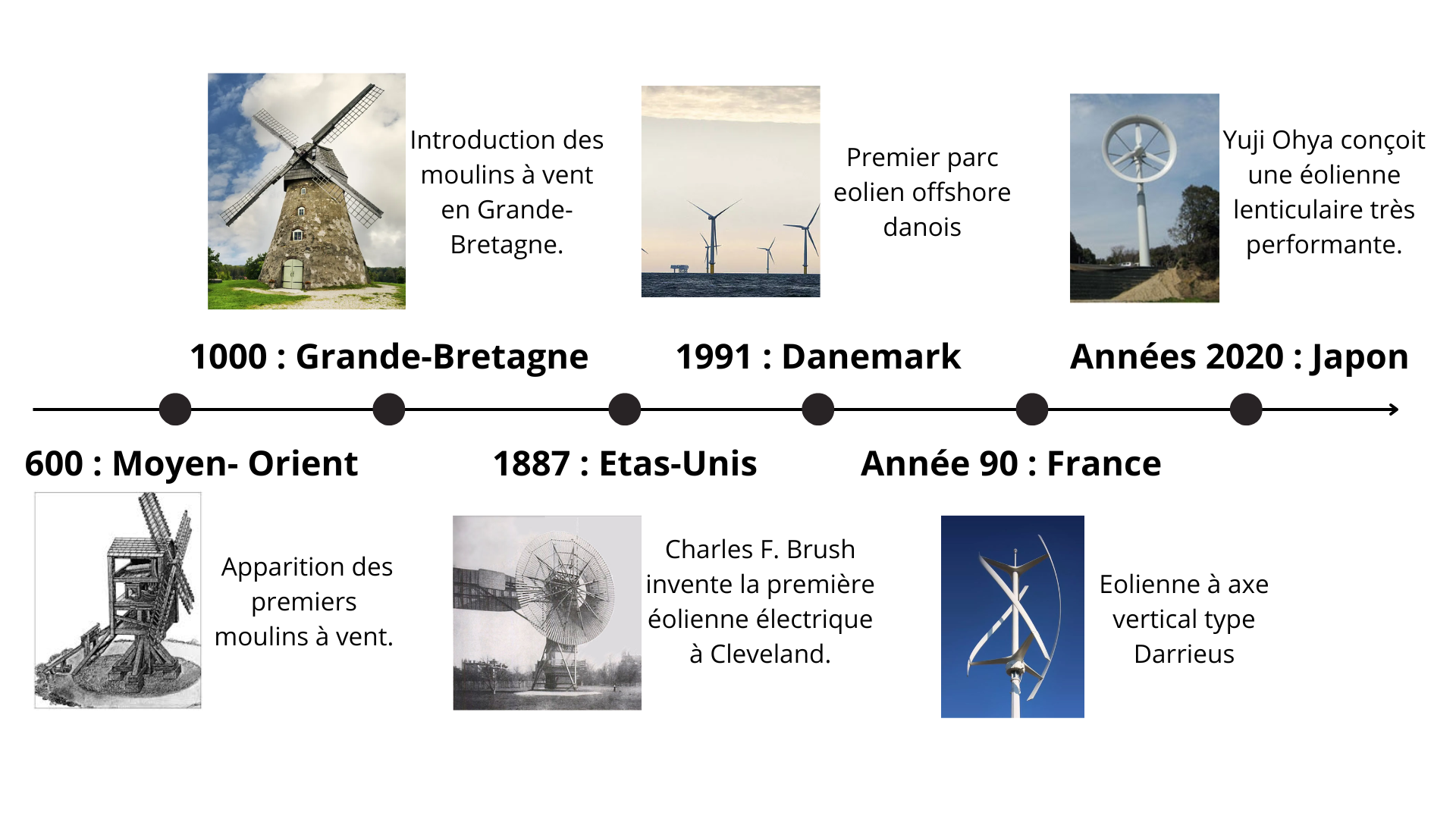

Tout d’abord, un peu d’histoire. Quand sont apparues les premières éoliennes et comment ont-elles évolués au cours du temps ?

Vous remarquerez que durant des années, les éoliennes n’ont cessées de se développer et encore aujourd’hui de nouvelles technologies viennent changer la forme des éoliennes.

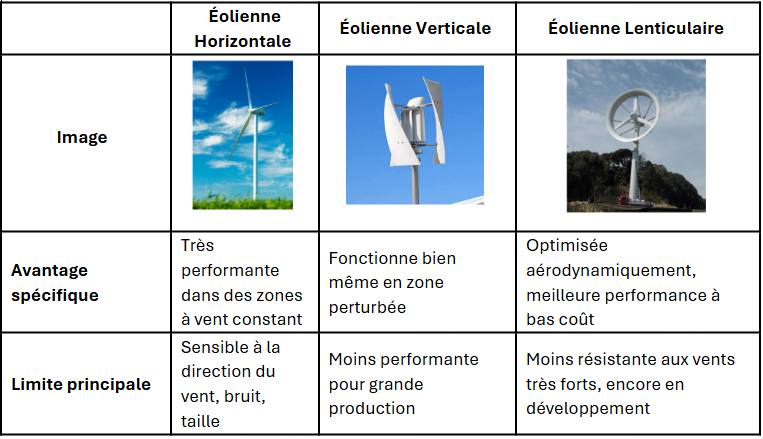

Pour ce projet nous avions le choix entre plusieurs éoliennes. Il nous a donc fallut les comparer.

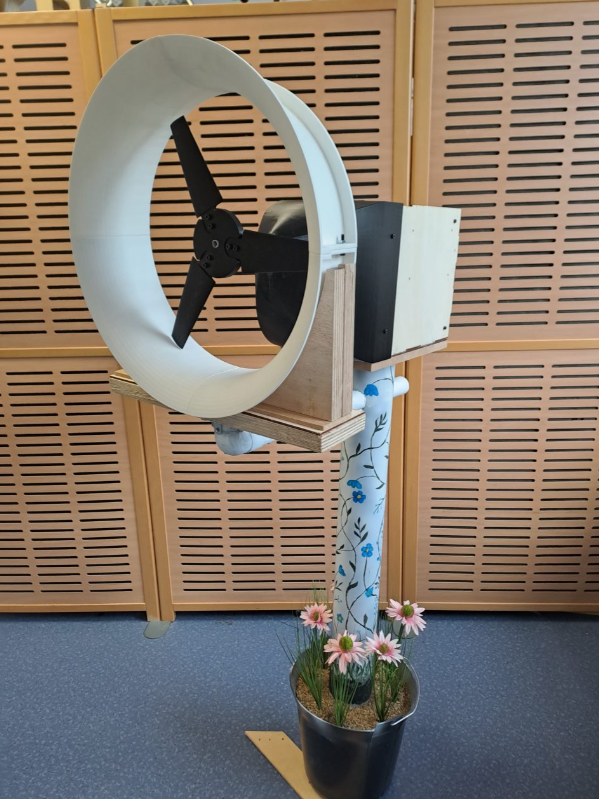

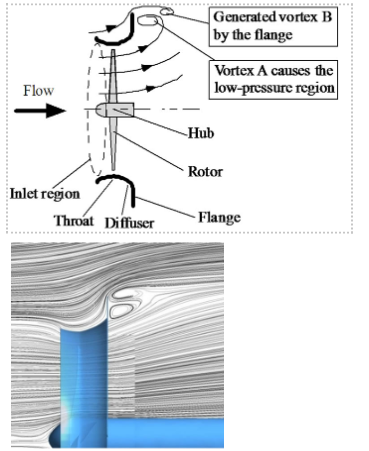

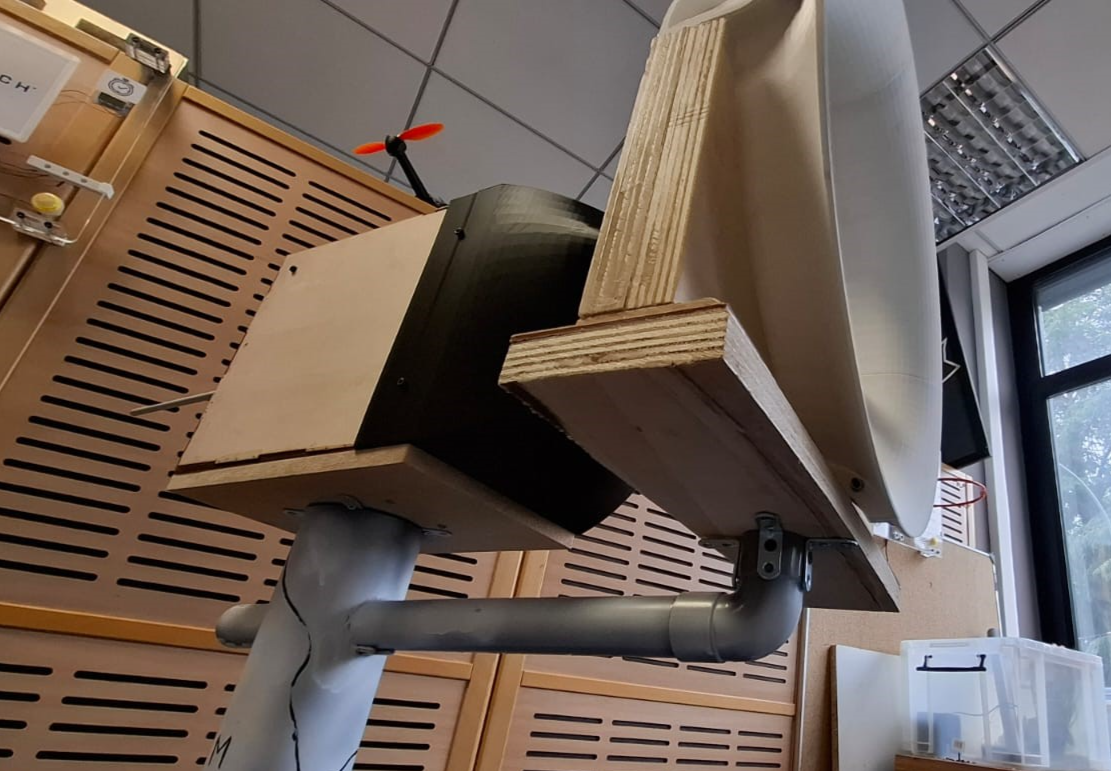

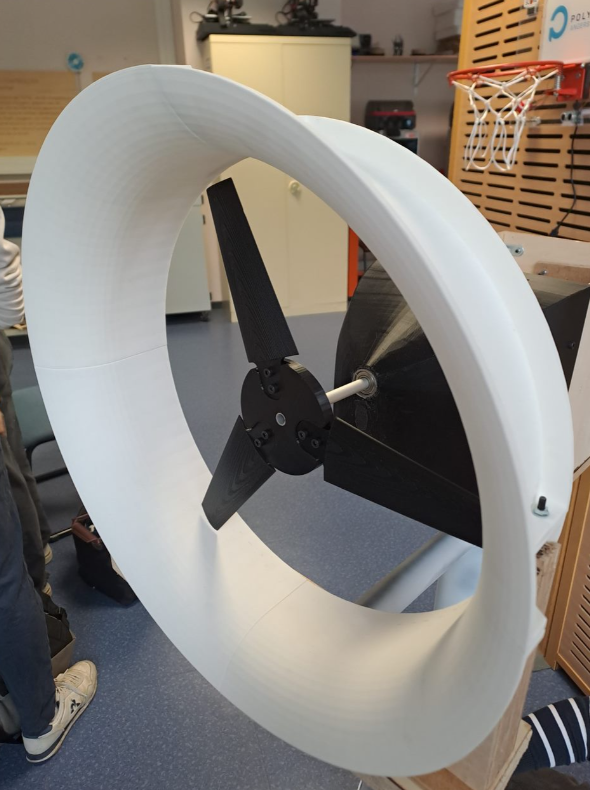

Ainsi, nous avons choisi l’éolienne lenticulaire car c’est une éolienne complètement innovante. Une éolienne lenticulaire possède une lentille autour de ses pales. Celle-ci n’est pas juste décorative : elle améliore la façon dont l’air circule autour des pales. Quand le vent passe dans cette lentille :

ETAPE 2 : La conception de l’éolienne

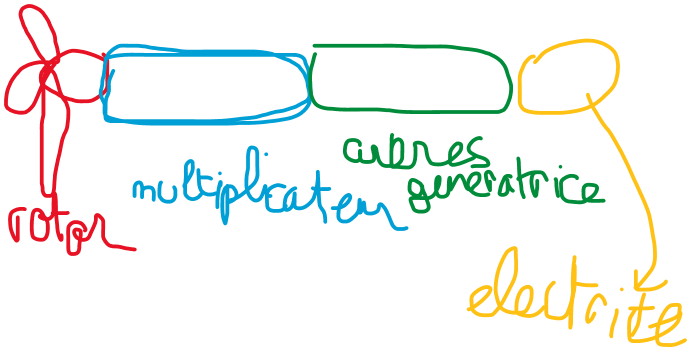

Maintenant que vous connaissez l’origine de l’éolienne, laissez-nous vous expliquer son fonctionnement. Une éolienne est constituée de 4 parties :

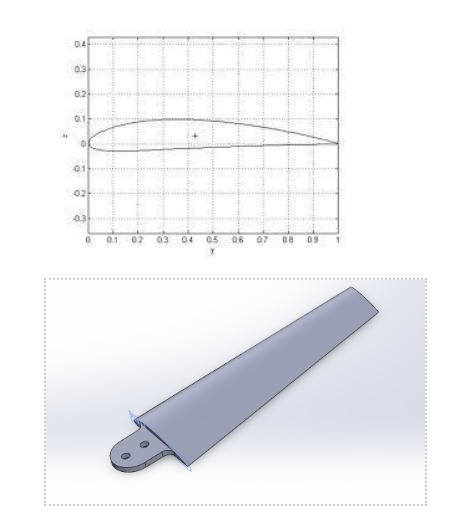

Le rotor

Il est composé des pales et du moyeu. Il capte la force du vent et commence à faire tourner l’axe principal.

Le multiplicateur

Il accélère la rotation. Il transforme la vitesse du rotor en vitesse suffisante pour la génératrice. Pour réaliser un multiplicateur, nous utilisons deux roues dentées et une poulie.

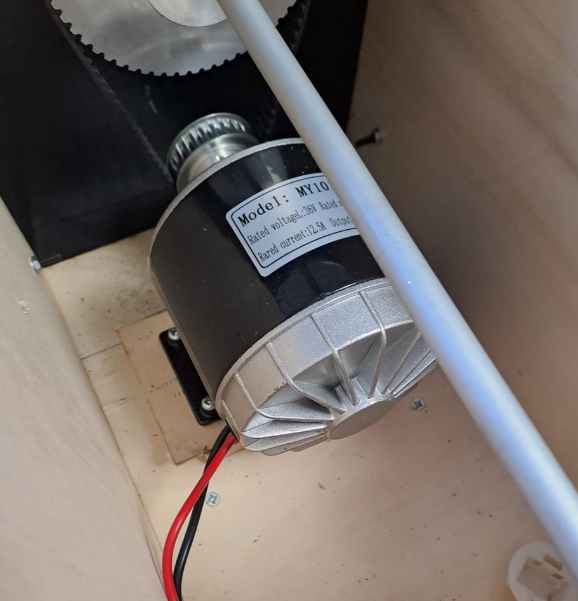

La génératrice

Elle produit de l’électricité. Elle transforme l’énergie mécanique en énergie électrique.

L’électricité

Une fois que l’energie électrique est créée, il faut l’utiliser et la stocker. Pour notre éolienne, nous n’allons pas la stocker mais plutot l’utiliser directement pour allumer une ampoule.

ETAPE 3 : Assemblage de l’éolienne

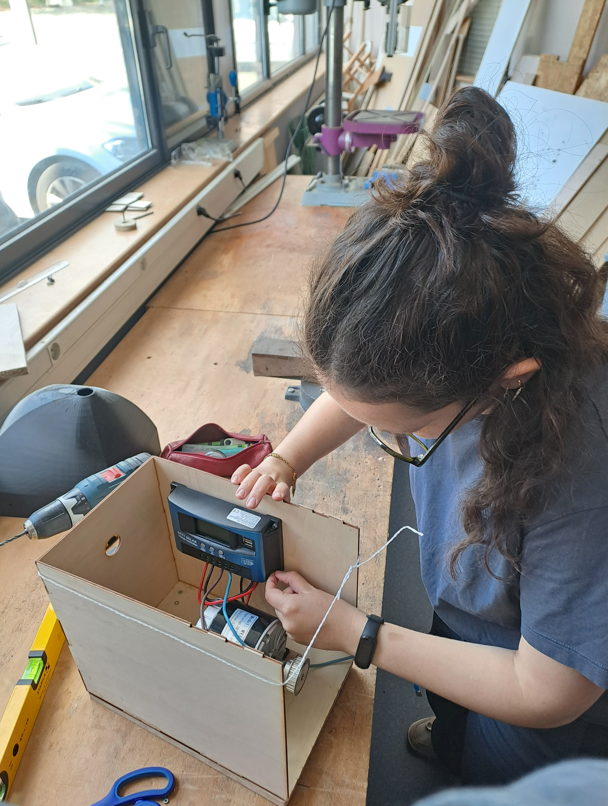

Afin de faire fonctionner notre éolienne nous avons dû rassembler les composants dans une nacelle, qui devait respecter plusieurs contraintes. Celle-ci ne devait pas perturber les principes d’aérodynamique, ne pas être trop encombrante et être légère.  Nous avons donc modélisé une nacelle en bois sur onshape pour la réaliser à la découpe laser.

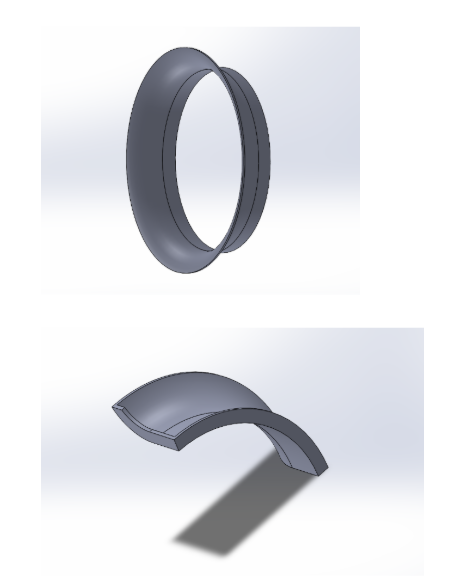

Pour le devant de la nacelle, nous avons réalisé un modèle CAO. Cette pièce fut l’une des plus grosses pièces de la nacelle à réaliser en CAO. Le temps de production a été d’environ 18h.

La lentille est posée sur un support en bois. Le support en bois est fixé sur un tube en PVC plus petit que le support général. Nous avons dû faire un trou de chaque côté du gros tube pour maintenir le petit tube

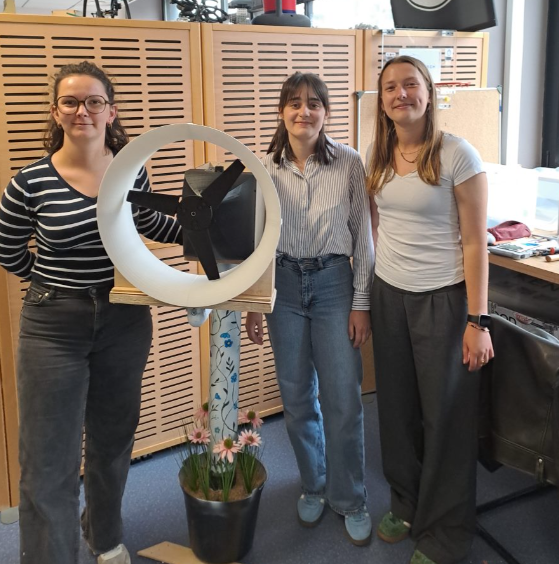

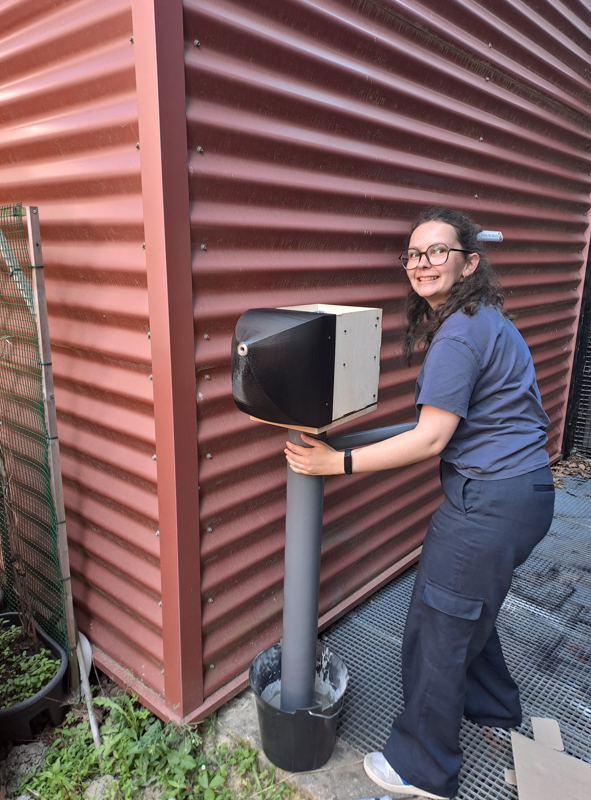

Et voilà le résultat !

Bilan

Ce projet a été un atout évident pour améliorer d’une part notre savoir-faire et de l’autre notre technique. Nous avons pu comprendre le fonctionnement d’une éolienne et nous avons effectué beaucoup de modélisations CAO.

C’est un projet qui nous tenait à cœur car il s’inscrit dans un futur de développement durable en utilisant de l’énergie verte.

Nous avons fait face à des problèmes en tout genre et qui nous ont parfois fait perdre beaucoup de temps.

Finalement, on s’est rendu compte qu’il existait beaucoup de frottements qui empêchent les pales de tourner avec un simple sèche-cheveux. Après avoir optimisé au maximum le poids et les frottements de l’axe et du multiplicateur, un démarrage manuel permettrait sans doute de lancer les pales pour les faire tourner avec une force de vent plus puissante. Tous ces obstacles nous ont donc appris à être plus résilientes et à ne pas aller trop vite dans nos prises d’initiatives.

Nous remercions Mr Haddad pour l’apport de son savoir-faire et de ses conseils. Nous tenons aussi à remercier Mr Rayer pour son aide.

Maria TCHERNYCHEV, Pauline GIRARDEAU, Auriane FOUVILLE

Contexte : Un défi scientifique ludique

Dans le cadre de notre cycle préparatoire à Polytech Angers, nous, Lola, Maël, Sarah et Ninon, avons choisi un projet de fin d’année ambitieux : reproduire un trieur de cellules, utilisé en laboratoire, mais de manière pédagogique et accessible à tous.

📸 [ UNE FINE ÉQUIPE ]

Le but ? Créer un dispositif interactif pour la Fête de la Science, en collaboration avec deux laborantins du CHU d’Angers, Catherine et Jérôme.

Mais c’est quoi un trieur de cellules ?

Un trieur de cellules (ou cytomètre en flux) est un appareil de laboratoire qui trie des cellules selon leurs caractéristiques : taille, structure, protéines de surface, etc. C’est crucial pour la recherche médicale.

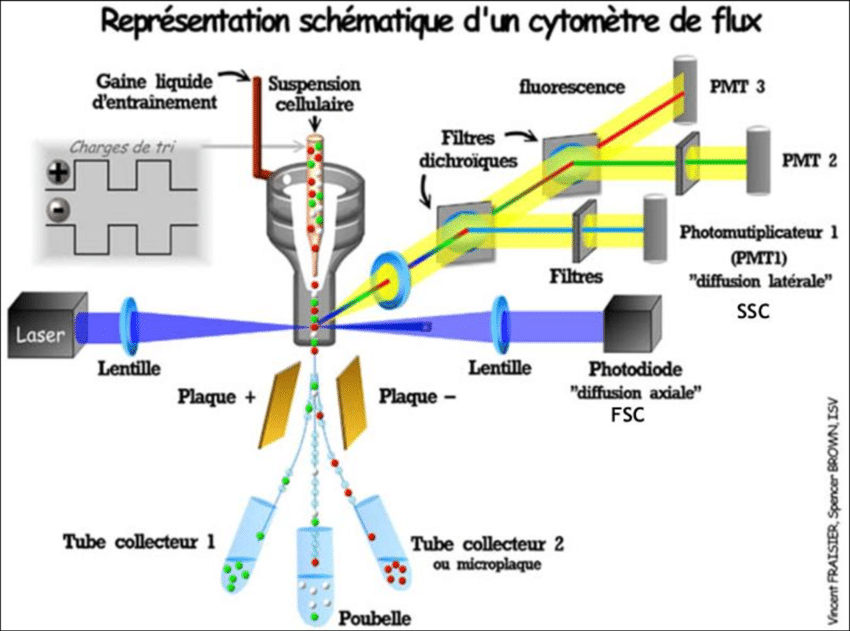

[ FONCTIONNEMENT D’UN TRIEUR DE CELLULES ]

Source : https://www.researchgate.net/figure/Representation-schematique-du-fonctionnement-dun-cytometre-en-flux-ens-lyonfr-2012_fig26_341883293

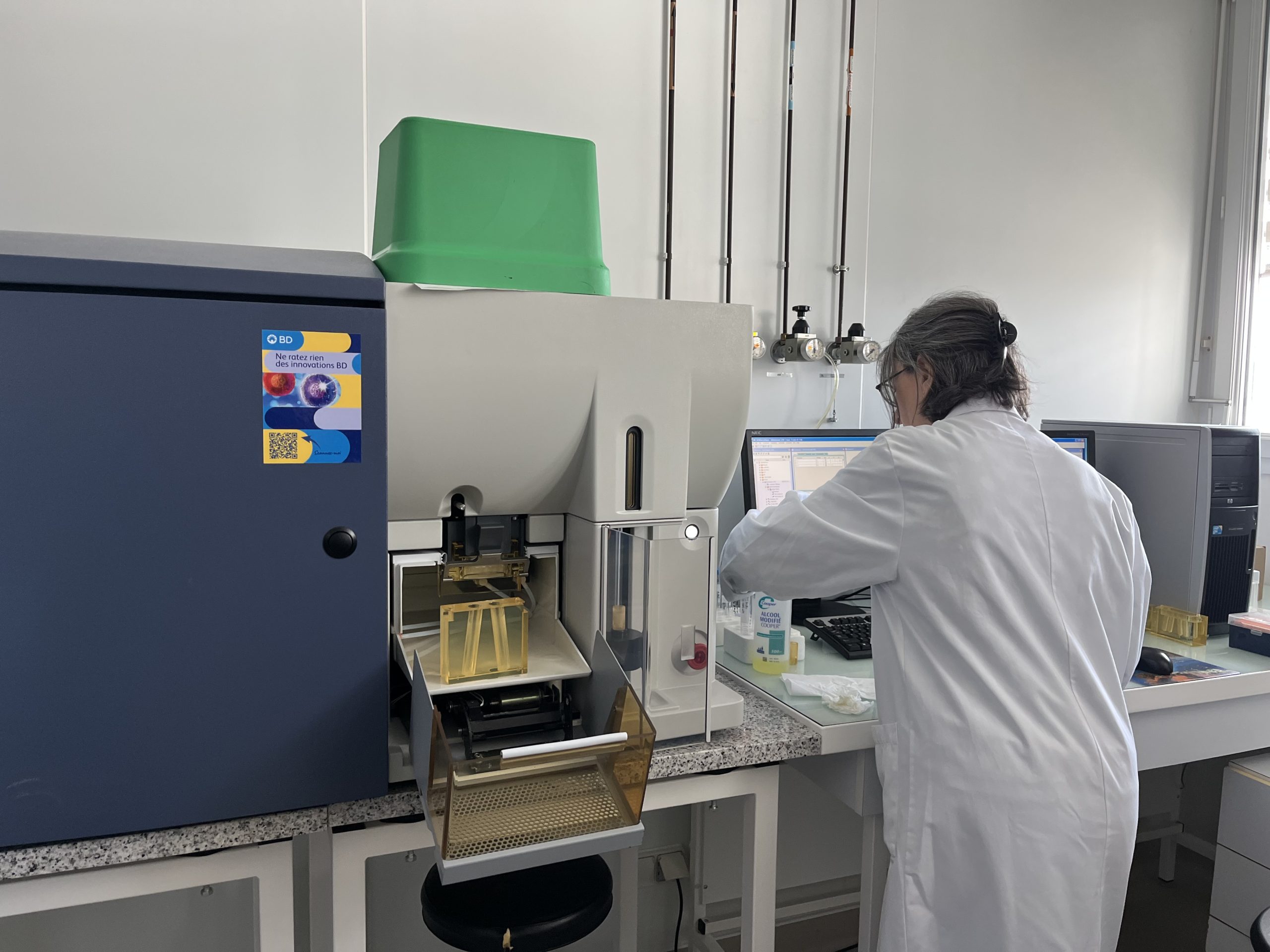

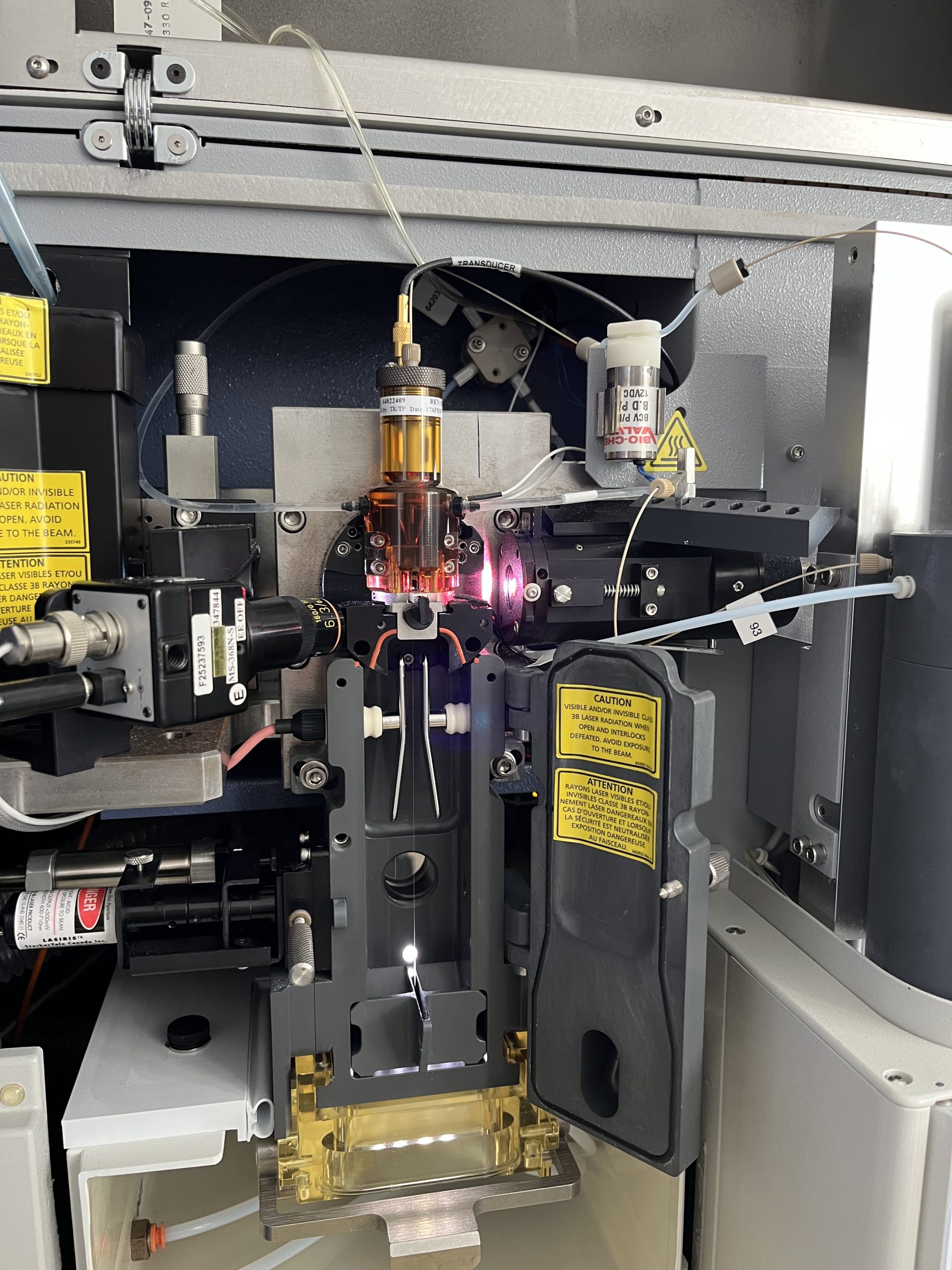

📸 [ LE CYTOMÈTRE EN FLUX DE L’INSTITUT DE BIOLOGIE DU CHU D’ANGERS ]

---

Le premier prototype de Catherine et Jérôme : une idée ingénieuse, mais à perfectionner

Lorsque nous avons rencontré pour la première fois Catherine et Jérôme, deux laborantins du CHU d’Angers, ils nous ont présenté une maquette simplifiée qu’ils avaient conçue eux-mêmes. Ce prototype avait pour but d’expliquer de manière ludique le fonctionnement du  trieur de cellules

Leur version s’appuie sur une idée simple mais efficace : utiliser des billes pour représenter des cellules, et les trier en fonction de leur réponse à un champ magnétique. Le principe est le suivant : les billes magnétiques (symbolisant une population de cellules spécifiques) sont déviées par un aimant placé sur le côté, tandis que les billes en plastique, insensibles à l’aimant, tombent tout droit dans une autre boîte.

Même si l’idée de base est intelligente et fonctionnelle, plusieurs défauts apparaissent : le design est perfectible, le fonctionnement peu fiable, et le projet difficile à transporter.

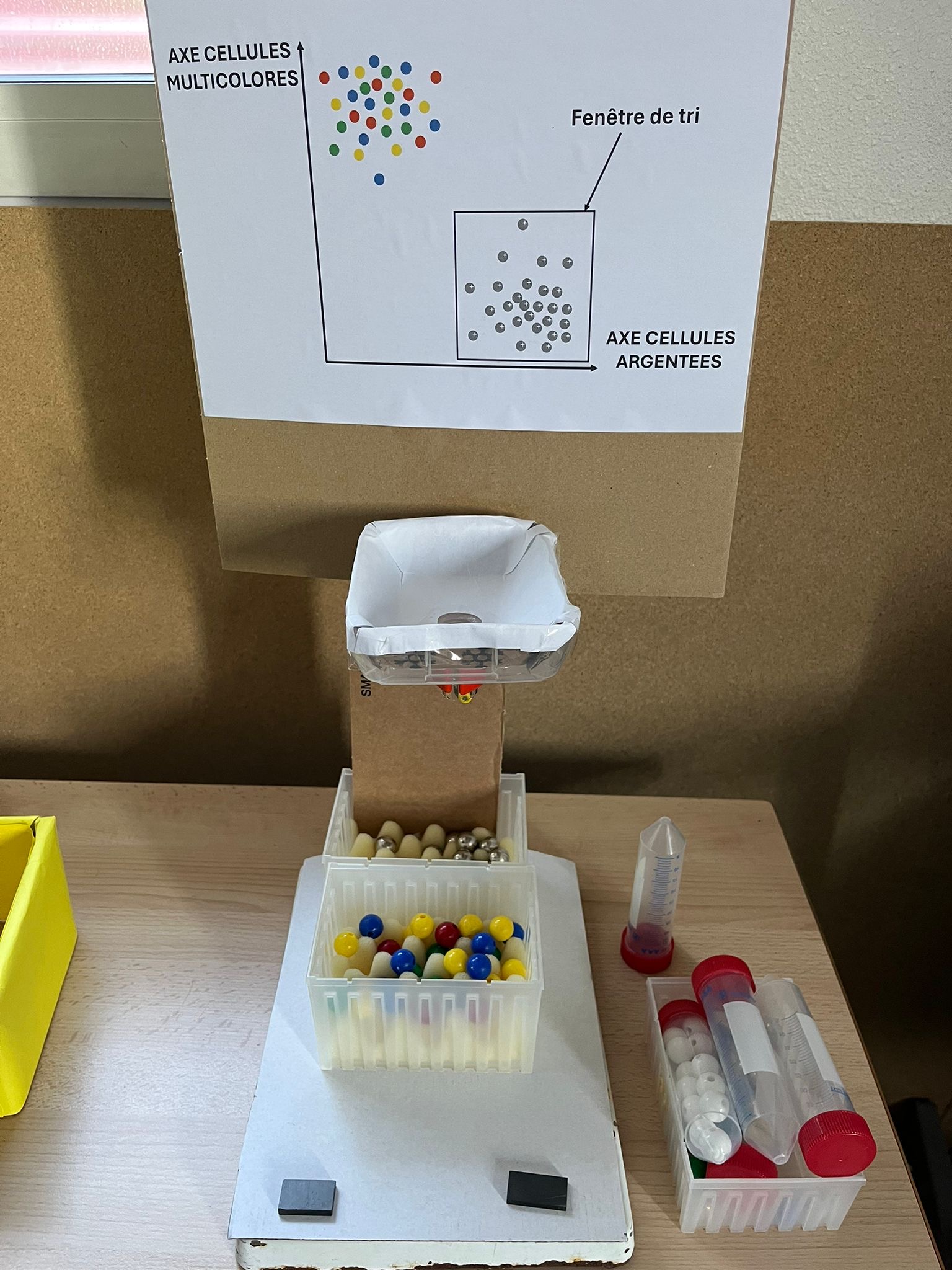

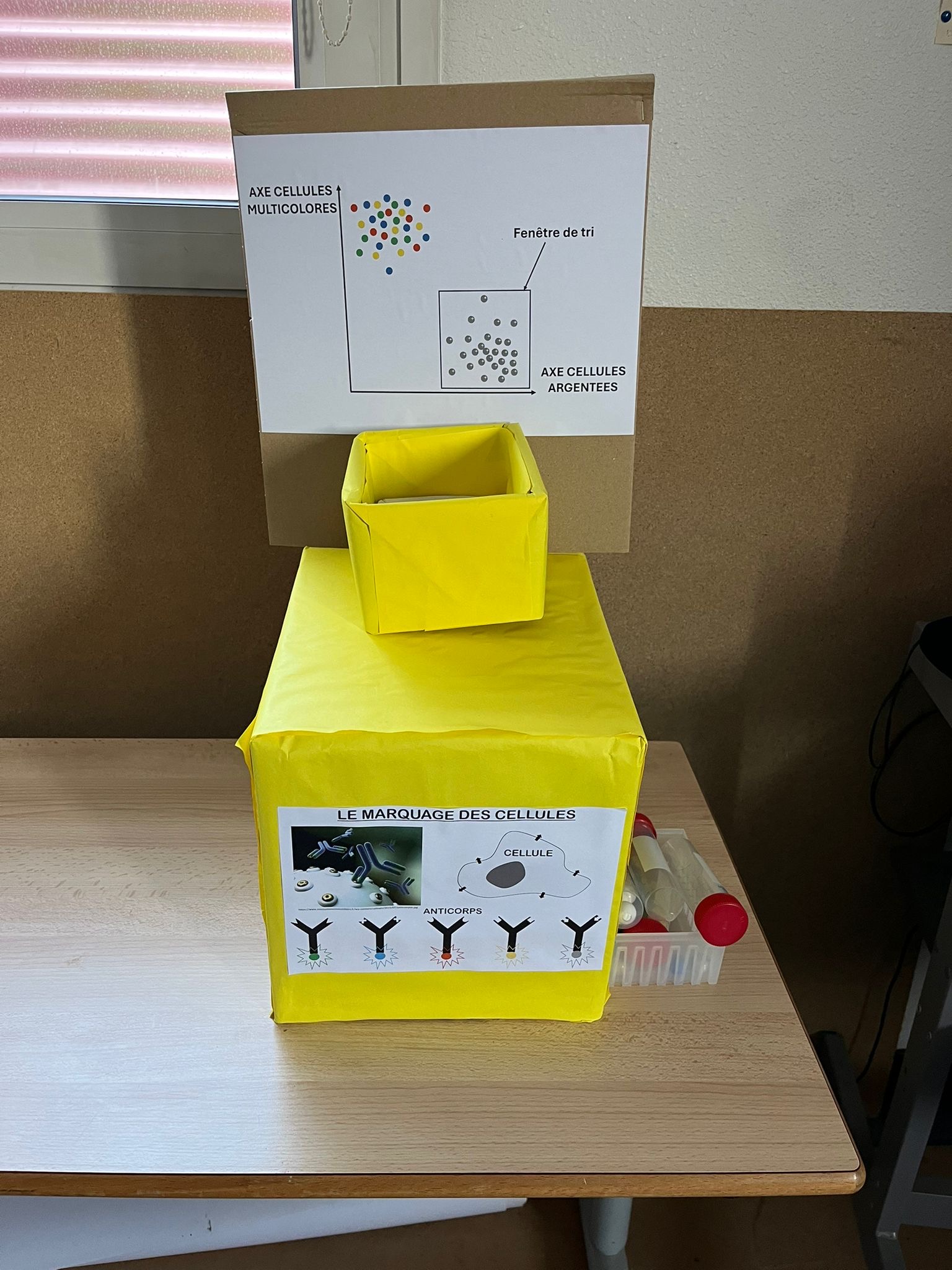

📸[ PREMIÈRE MAQUETTE DE CATHERINE ET JÉRÔME ]

Notre mission était claire : partir de l’idée initiale : trier les billes selon leurs propriétés physiques et :

• Repenser le design
• Améliorer la fiabilité du tri
• Garder un aspect ludique et pédagogique
• Réduire le bruit
• Créer deux prototypes : par magnétisme et par taille

---

1. Prototype n°1 : Tri par la taille des billes

Nous avons imaginé un toboggan à trois trous, chacun adapté à un diamètre de bille (14 mm, 16 mm, 18 mm). Les billes roulent et tombent dans la bonne boîte selon leur taille.

📸 [ CRÉATION DU TOBOGGAN ]

Conception :

• Pour donner vie à notre projet, nous avons commencé par une modélisation 3D à l’aide du logiciel SolidWorks. Ce logiciel de conception assistée par ordinateur nous a permis de dessiner toutes les pièces du dispositif avec précision, de vérifier l’assemblage virtuellement, et de produire des plans techniques détaillés pour la fabrication.
• Pour donner vie à notre projet, nous avons commencé par une modélisation 3D à l’aide du logiciel SolidWorks. Ce logiciel de conception assistée par ordinateur nous a permis de dessiner toutes les pièces du dispositif avec précision, de vérifier l’assemblage virtuellement, et de produire des plans techniques détaillés pour la fabrication.

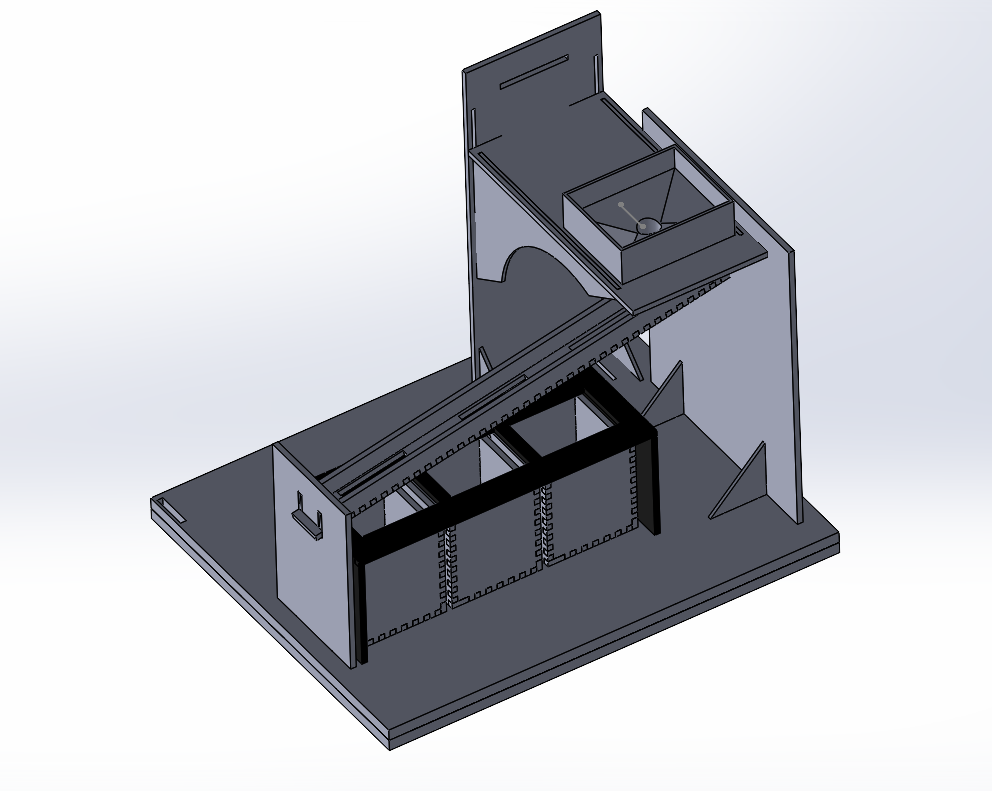

[ PROTOTYPE FINAL RÉALISÉ EN MODÉLISATION 3D SUR A L’AIDE DU LOGICIEL SOLIDWORKS ]

• Une fois les pièces validées, nous avons procédé à la découpe laser de la structure principale. Nous avons choisi le bois comme matériau principal, à la fois pour son aspect chaleureux, sa légèreté et sa facilité de découpe. Chaque planche a été découpée avec précision grâce à la machine du FabLab, garantissant un ajustement parfait des pièces lors de l’assemblage.
• Pour l’entonnoir, élément central du système de tri, nous avons opté pour l’impression 3D. Cela nous a permis de concevoir une forme sur mesure, parfaitement adaptée au diamètre des billes. Ce choix nous a également permis d’avoir un visuel original, en imprimant l’entonnoir en bleu électrique.
• Côté boîtes de réception, nous avons pris soin de peindre chaque compartiment à la couleur des billes correspondantes : jaune, vert et gris métallisé. Ce code couleur facilite la compréhension immédiate du fonctionnement du tri pour le public.
• Enfin, pour offrir une finition nette, nous avons appliqué de la peinture acrylique noire en bombe sur l’ensemble de la structure. Ce choix, en plus d’éviter les traces de pinceau, assure un rendu uniforme, élégant et propre.

---

2. Prototype n°2 : Tri par magnétisme

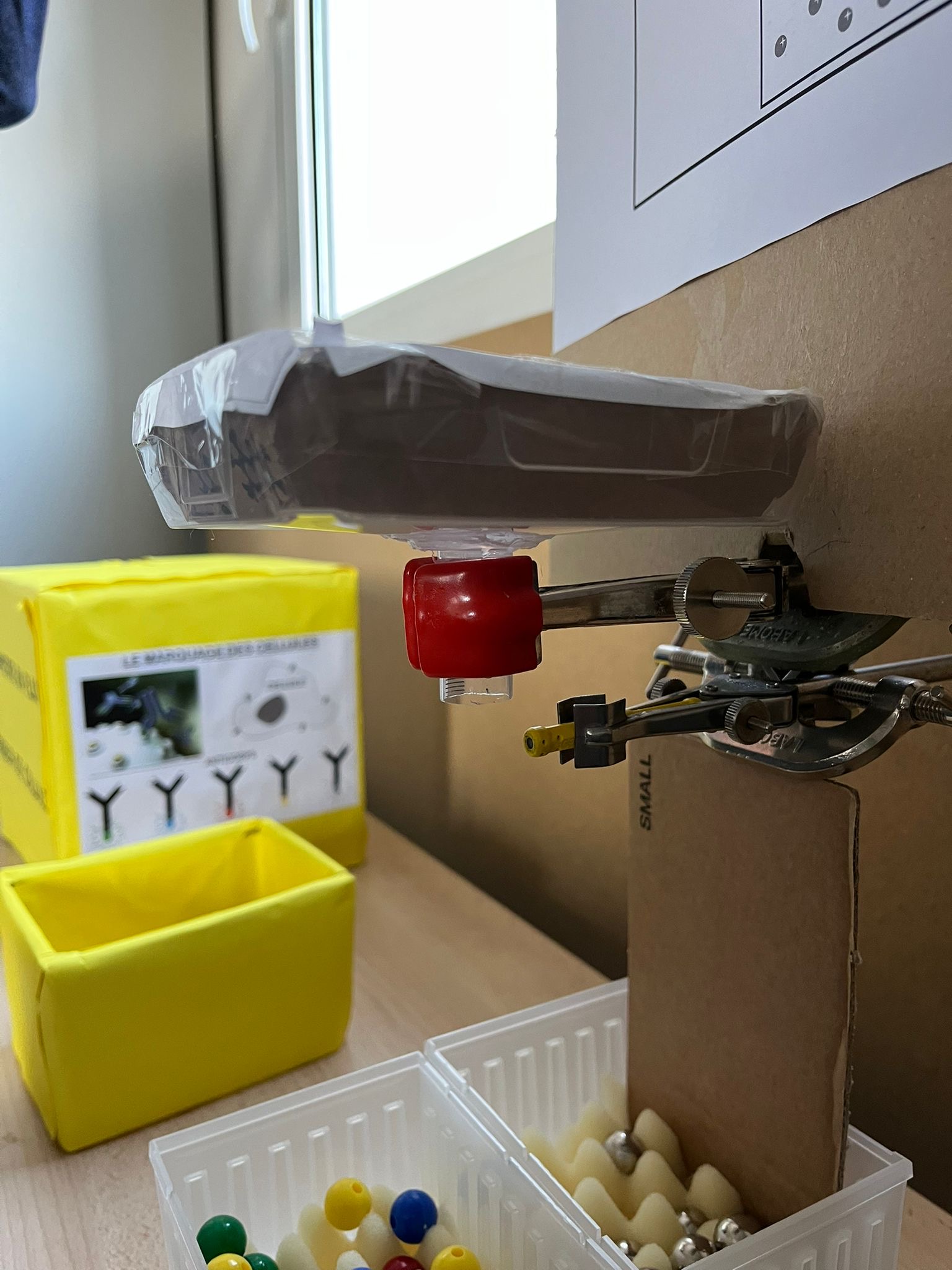

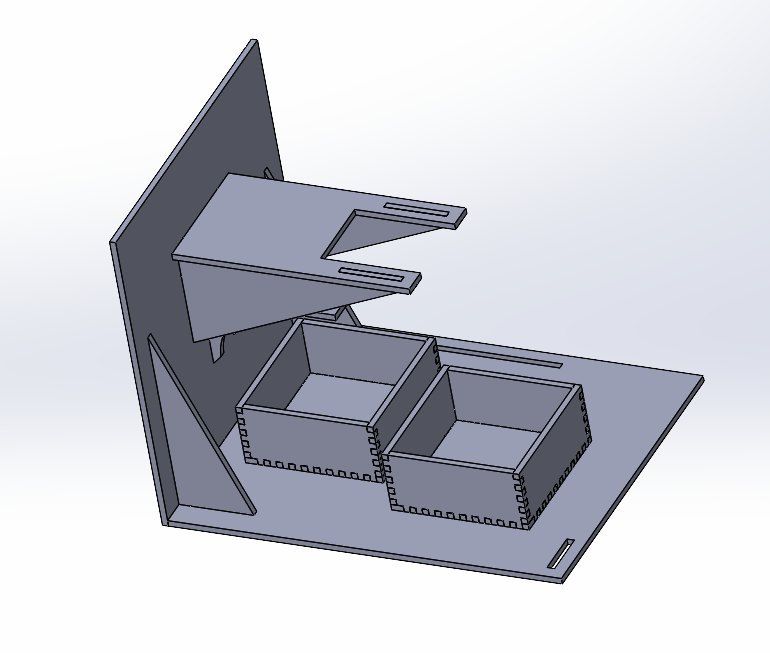

Nous avons aussi retravaillé le modèle original de Catherine et Jérôme. Les billes aimantées sont déviées vers une boîte grâce à un aimant bien positionné, tandis que les autres continuent leur route.

Améliorations :

• Nous avons tout d’abord remplacé la structure en carton par du bois, découpée avec précision grâce à la découpeuse laser. Le résultat est une maquette beaucoup plus stable, durable et transportable, parfaitement adaptée aux démonstrations en public.
• Ensuite, nous avons ajouté des boîtes de récupération équipées de tiroirs coulissants. Ces tiroirs permettent de collecter facilement les billes après chaque démonstration, sans avoir à démonter l’appareil ou retourner les boîtes. Ce petit détail rend l’ensemble bien plus fonctionnel et agréable à utiliser.
• Un autre point clé a été le repositionnement de l’aimant. Dans la version initiale, il n’exerçait pas toujours une attraction suffisante ou, au contraire, bloquait les billes magnétiques. Après de nombreux tests, nous avons ajusté son emplacement de manière millimétrée afin d’obtenir un tri fiable, fluide et précis, sans perturbation du flux de billes.

---

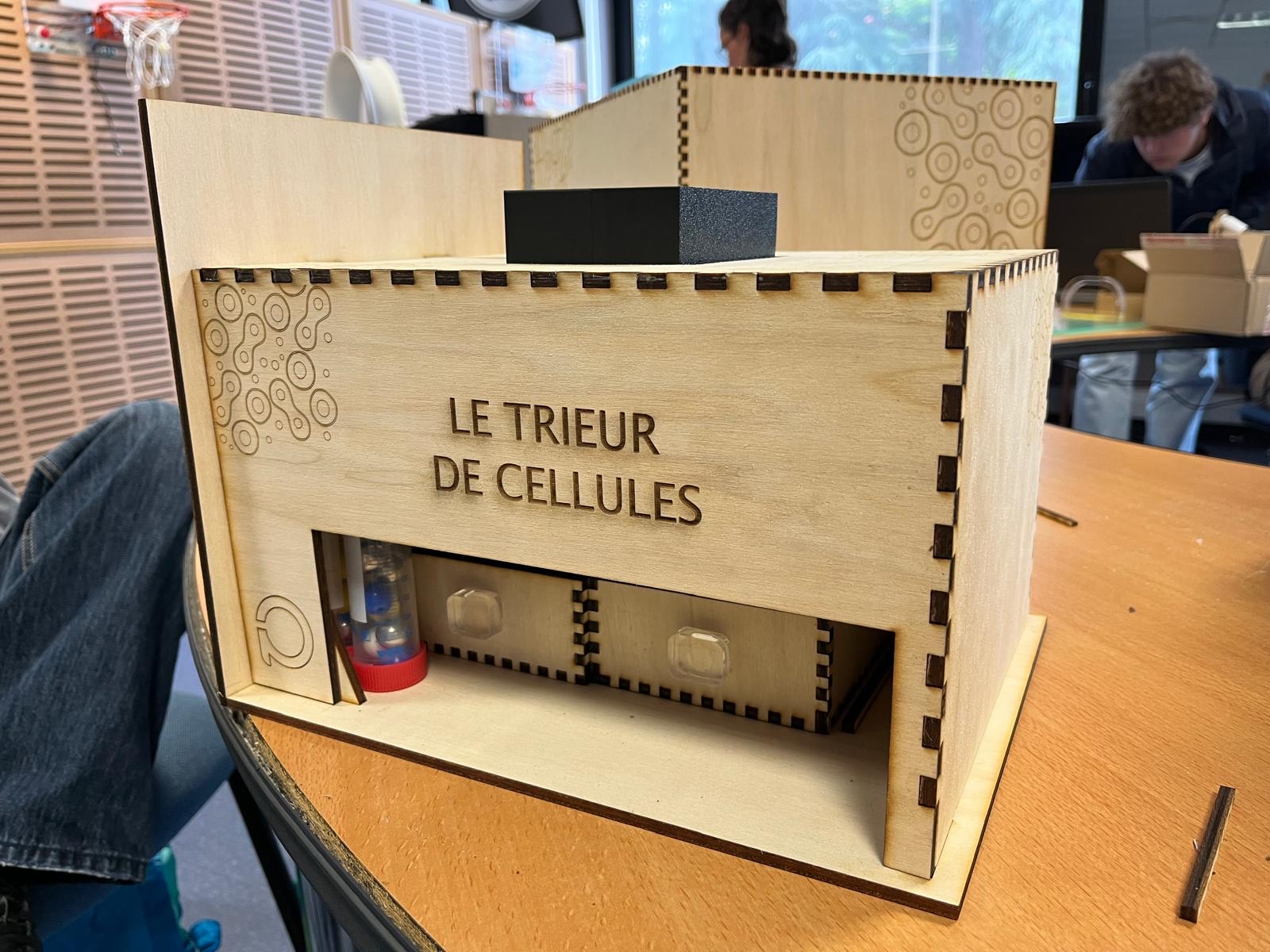

Résultat final

[ RÉSULTAT DES DEUX TRIEURS ]

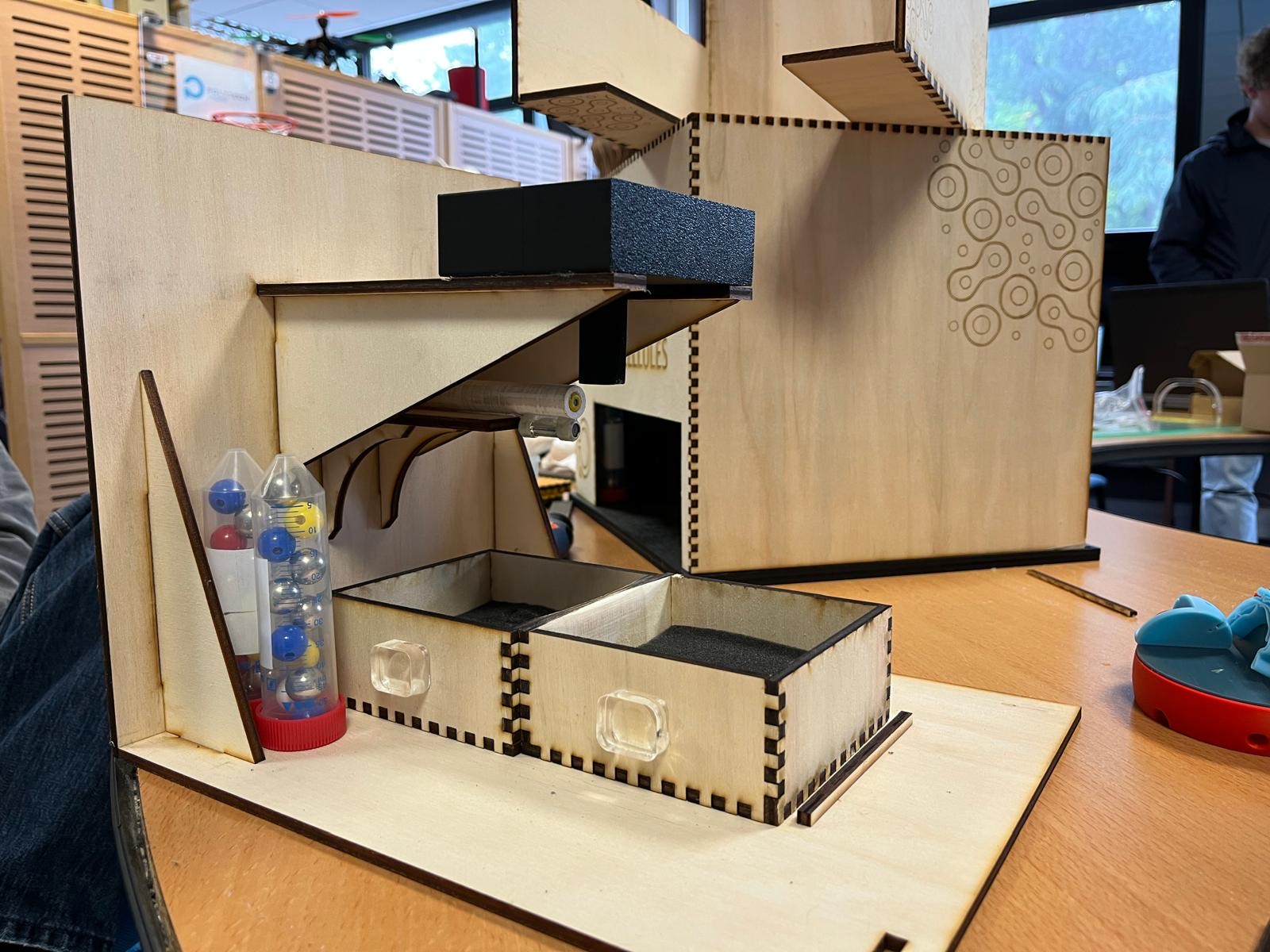

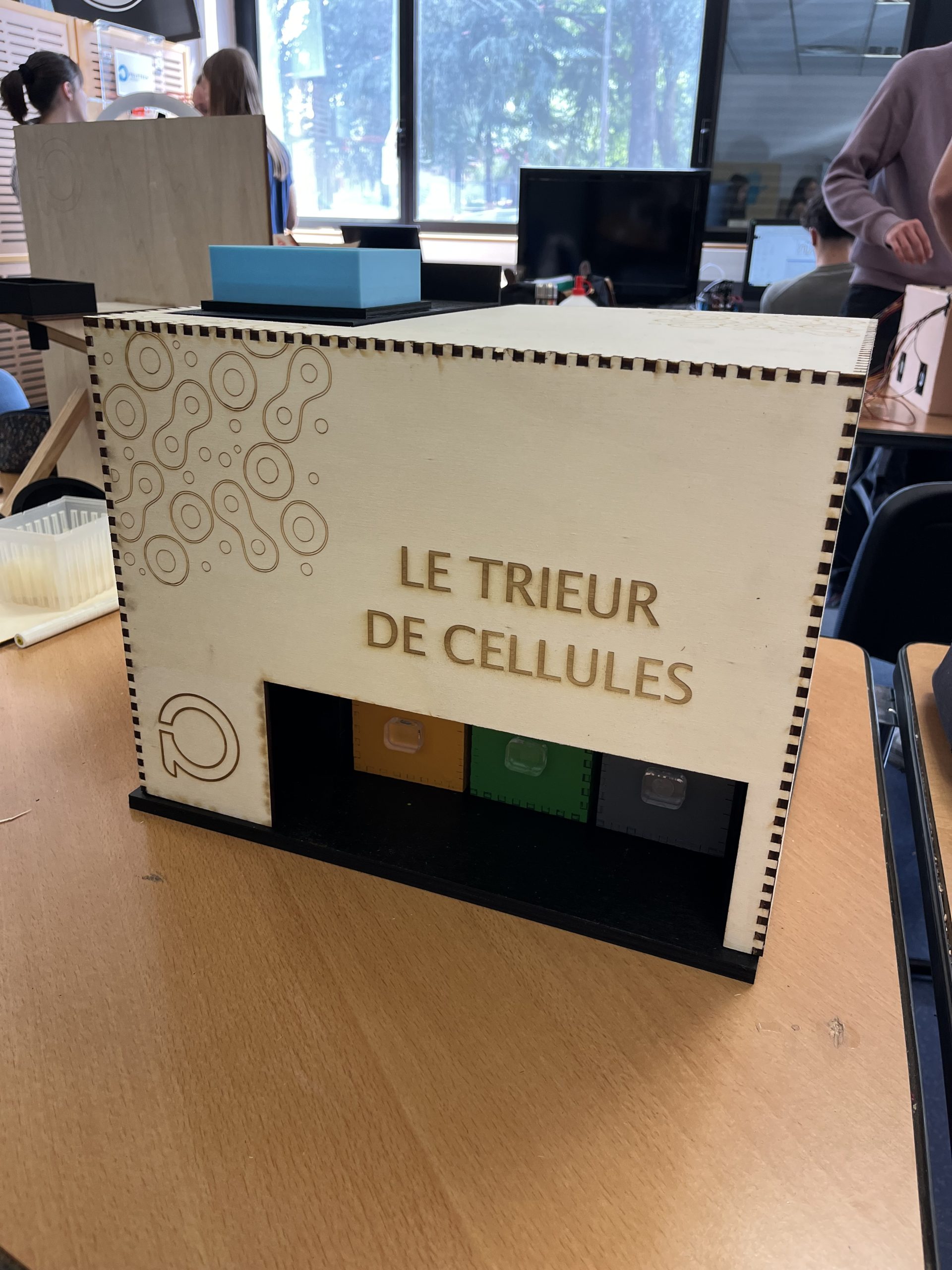

📸 [ TRI PAR TAILLE ]

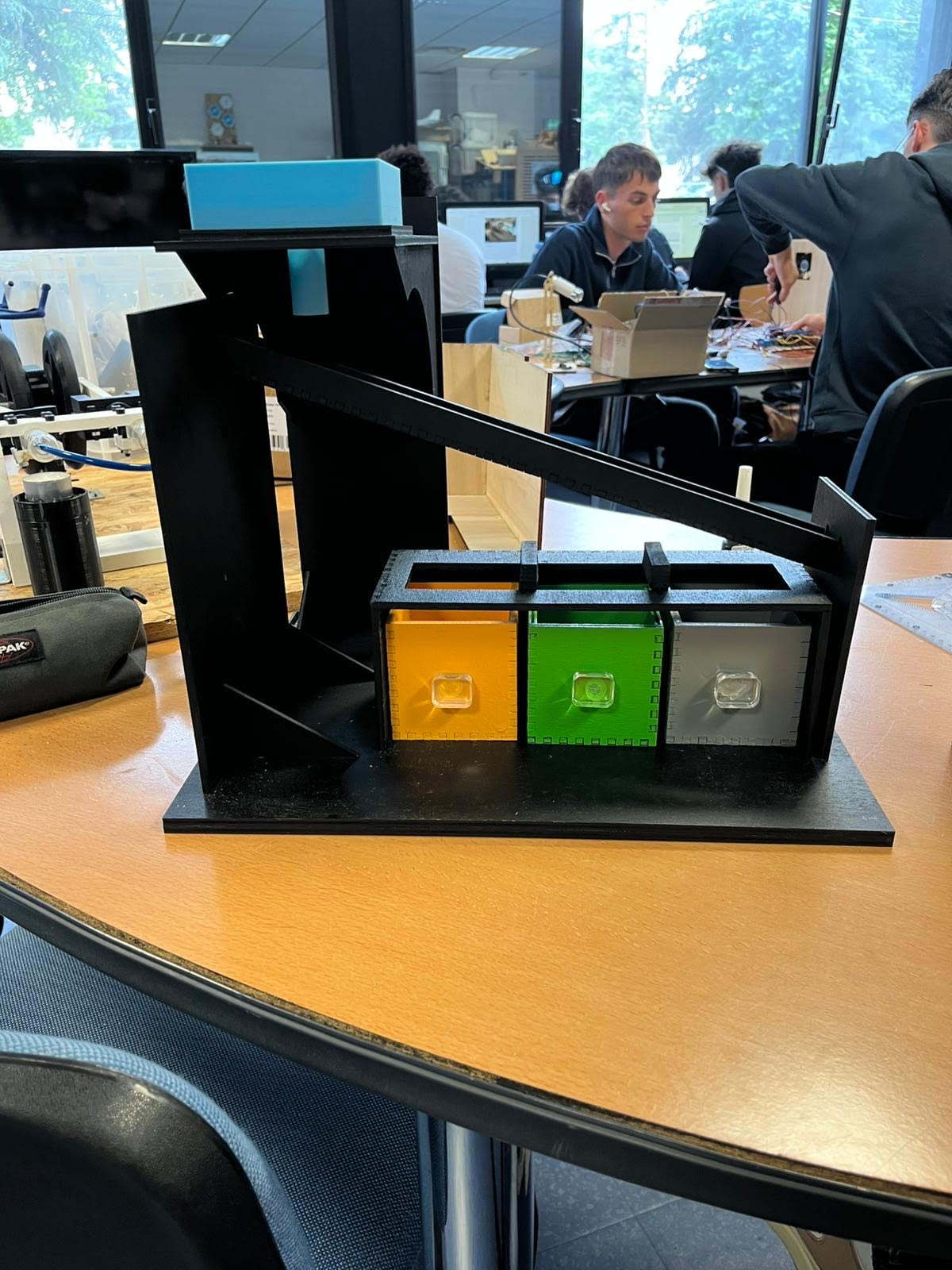

📸 [ TRI PAR MAGNÉTISME ]

Ce projet nous a offert une expérience concrète et complète, bien au-delà de la simple application de cours théoriques.

Nous avons pu mettre en pratique nos compétences techniques, que ce soit en modélisation 3D ou en en fabrication numérique.

C’était aussi une vraie expérience de travail en équipe, où chacun a pu apporter ses idées, gérer ses responsabilités et s’adapter aux besoins du groupe.

Nous avons eu l’opportunité d’être créatifs, en partant de contraintes réelles pour imaginer des solutions innovantes, ludiques et pédagogiques.

Enfin, nous avons géré ce projet de A à Z : de la première réunion avec les laborantins jusqu’à la réalisation finale et la préparation des démonstrations. Une belle aventure technique et formatrice.

Mission accomplie !

La Machine à cocktails

Qui n’a jamais rêvé d’appuyer sur un bouton pour avoir à boire ? En levant juste le petit doigt, vous pourriez commander un délicieux cocktail.

Bonjour à tous.tes,

Nous sommes Alice, Elie et Etienne, trois étudiants en deuxième à Polytech Angers. Et nous vous présentons aujourd’hui notre projet de fin d’année : la machine à cocktail.

Le projet de la machine à cocktail est assez simple à comprendre, à imaginer mais est aussi très intéressant. Ce projet nous a permis de mettre en lien nos connaissances en programmation et en électronique avec notre imagination. Nous avons pu développer notre autonomie, nos compétences en travaux manuels grâce à celui-ci.

Tout d’abord, qu’est-ce que notre machine à cocktails ?

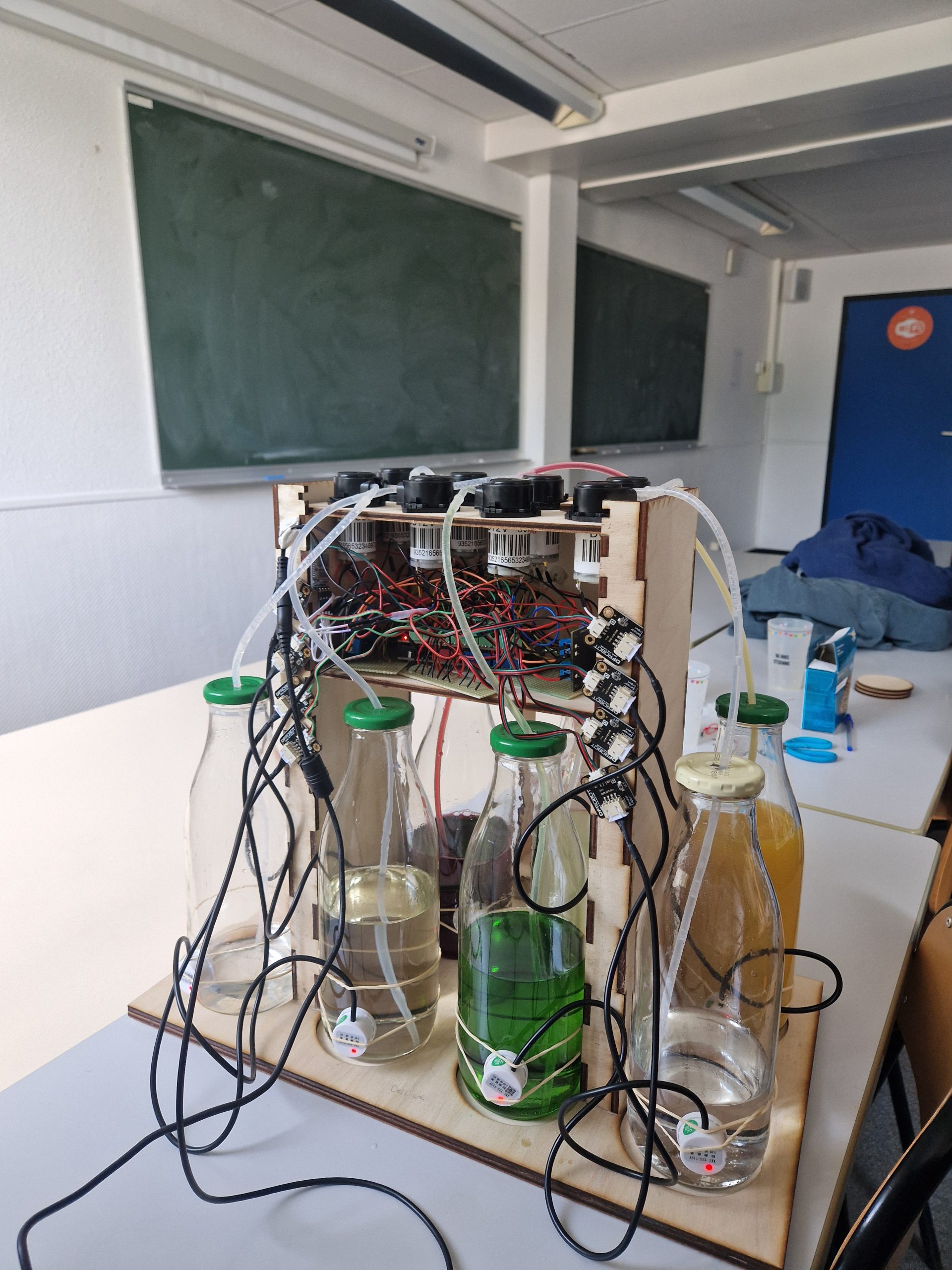

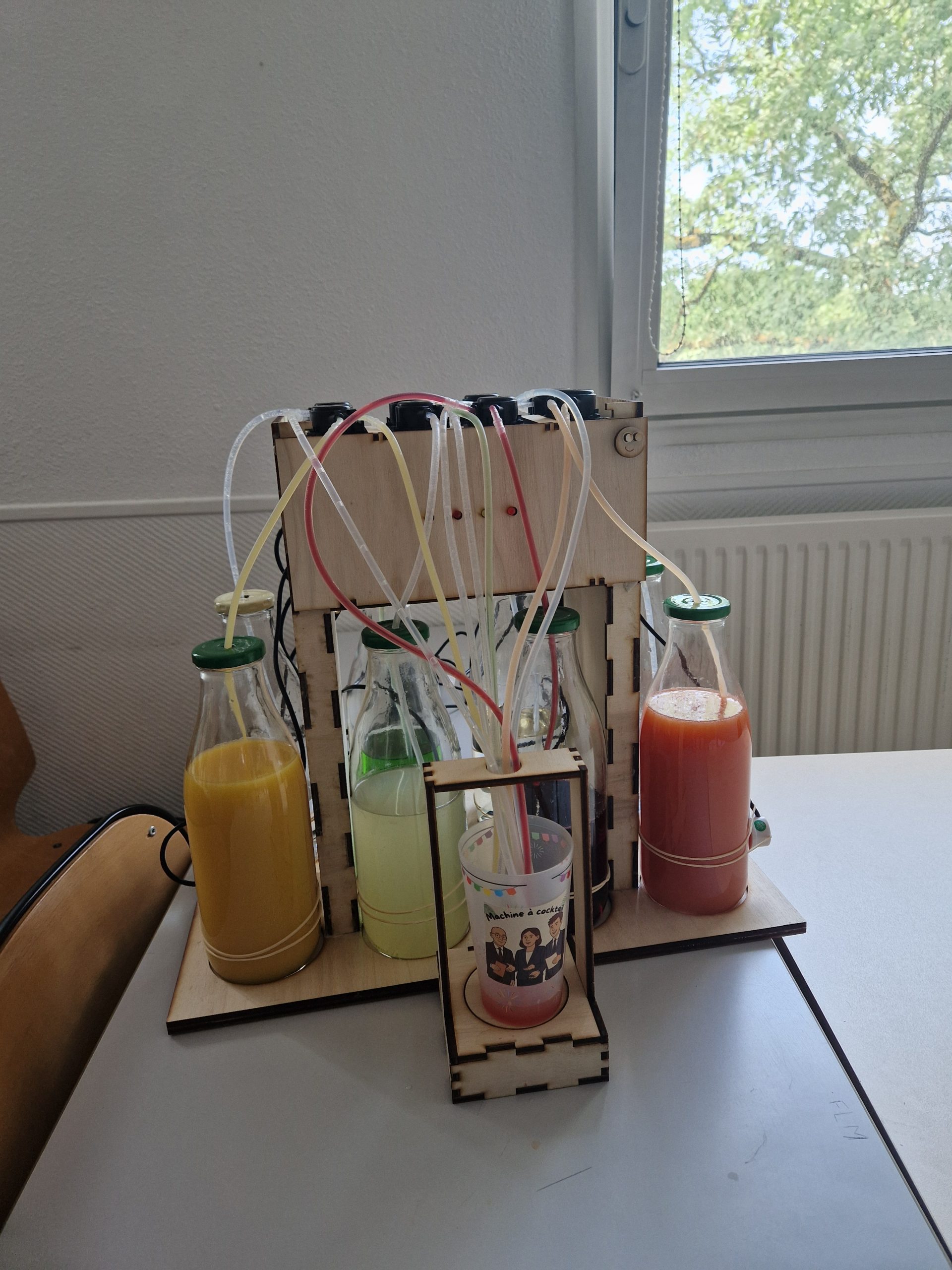

Cette machine devait avoir pour objectif de créer à partir d’une application, qui communique en Bluetooth avec la machine, différents mocktails en fonction de l’option sélectionnée sur l’application. Une fois la boisson choisie, l’application envoie l’ordre à la carte électronique principale de la machine d’activer les pompes correspondantes et ce pendant un temps donné pour respecter les doses du cocktail. Enfin, tous les tuyaux de sortie des pompes sont maintenus dans un support sous lequel on place notre verre, et voilà !

En plus de cette fonctionnalité de base, la machine devait également pouvoir détecter, à l’aide de capteurs de niveaux, s’il y a une quantité suffisante d’ingrédients pour créer le cocktail demandé et dans le cas contraire, allumer un témoin lumineux pour indiquer qu’il faut remplir les bouteilles. Enfin, nous avons également créé une fonctionnalité supplémentaire qui permet de faire la vidange et le nettoyage des tuyaux des pompes.

Les compétences mobilisées pendant ce projet

• Réflexion

Ce projet nous a demandé une grande partie de réflexion en amont pour ne pas nous éparpiller et pour résoudre un certain nombre de problèmes auxquels nous avons été confrontés durant la création de cette machine. Bien s’organiser au sein du groupe était vraiment important pour que chacun trouve sa place et qu’on ne perde pas de temps inutilement en se mettant à plusieurs sur une tâche alors qu’elle aurait pu être réalisée seul. Mais c’est vrai que faire un projet autant en autonomie peut avoir beaucoup d’avantages comme des inconvénients. Par exemple, nous étions libres dans la majorité de nos décisions comme le nombre de bouteilles, le choix des matériaux ou encore l’organisation du travail mais cela pouvait entraîner des petits problèmes comme des retards dans le travail, du manque de motivation pour les parties un peu moins ‘fun’ ou encore des désaccords.

Mais pour un premier projet, nous avons su nous prendre en main quand c’était nécessaire et nous sommes tous très contents de notre implication collective. Et oui 100h de projet à trois, parfois c’est long mais il faut savoir prendre sur soi et accepter que chacun a son avis. Mais, bien sûr que quand on travaille sur un projet qui nous passionne le temps passe vite, c’est pour cela que nous sommes conscients d’avoir eu de la chance par rapport au sujet de notre projet.

• CONCEPTION

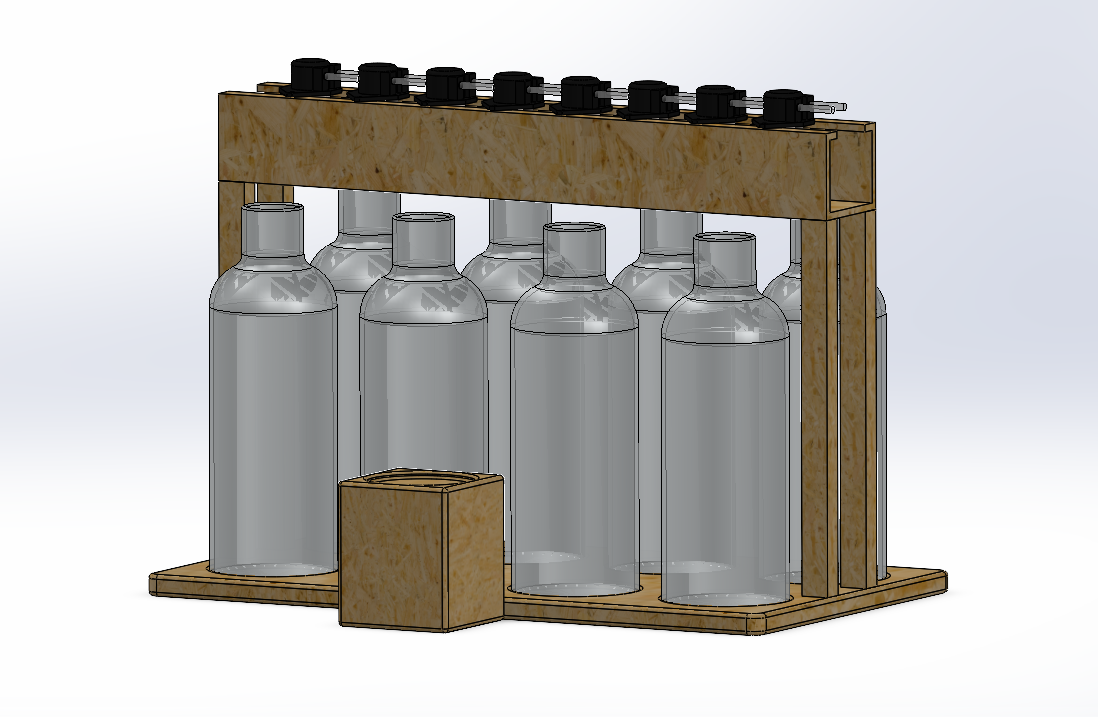

Pour toute la partie conception, nous avons dû utiliser des outils de CAO (conception assistée par ordinateur) comme SolidWorks et Onshape pour modéliser en 3D ce à quoi allait ressembler notre machine au début et ensuite pour pouvoir découper dans des planches de bois avec la machine de découpe laser. On a d’abord créé la pièce entière en CAO sur Onshape, ensuite on dessine des créneaux sur les côtés pour pouvoir assembler les différents panneaux de la pièce, et enfin on envoie le fichier à la découpeuse laser qui s’occupe de couper les panneaux de bois aux bonnes dimensions, et il ne reste plus qu’à assembler le résultat.

• Electronique (câblage et soudure) et bricolage

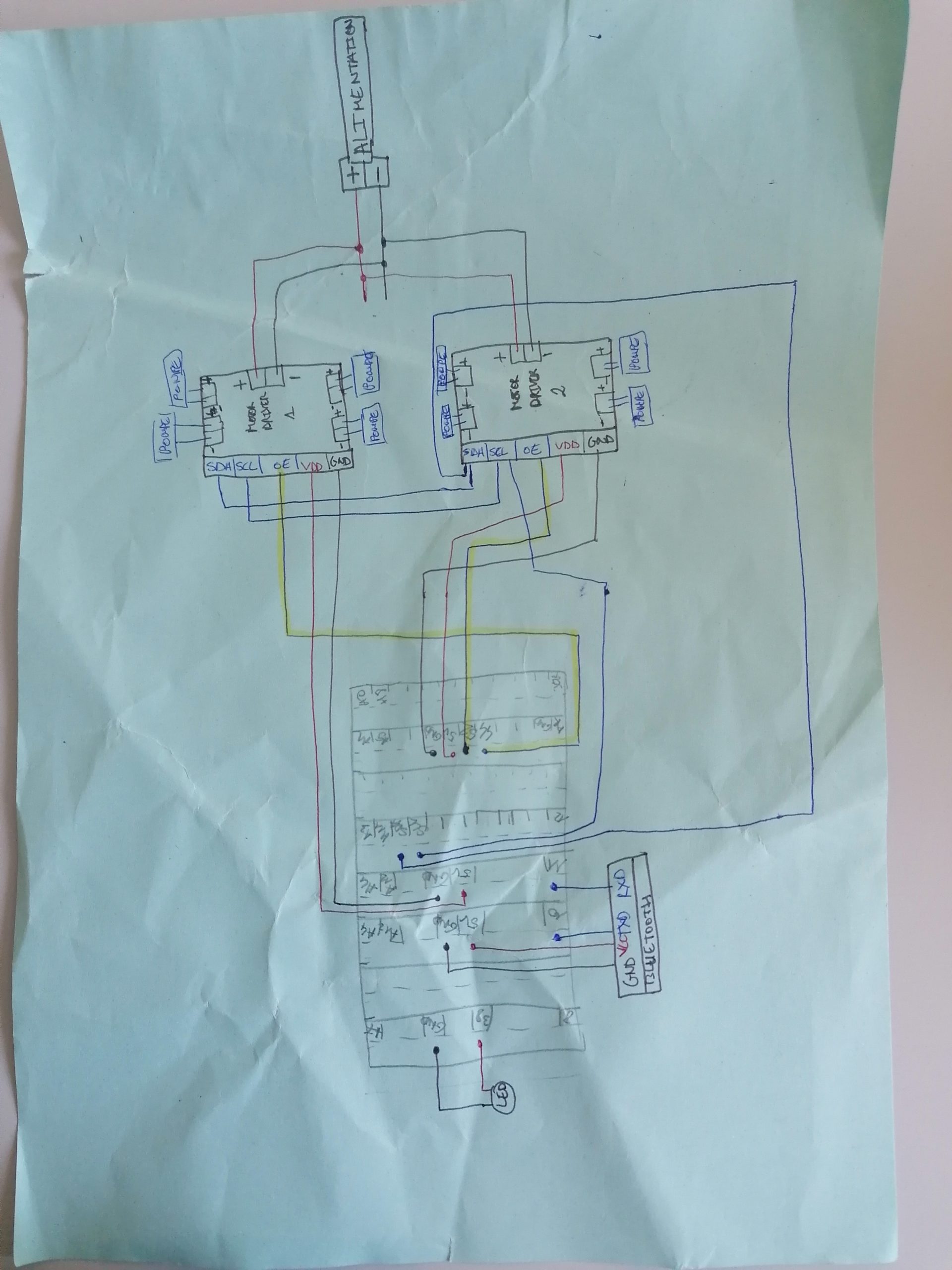

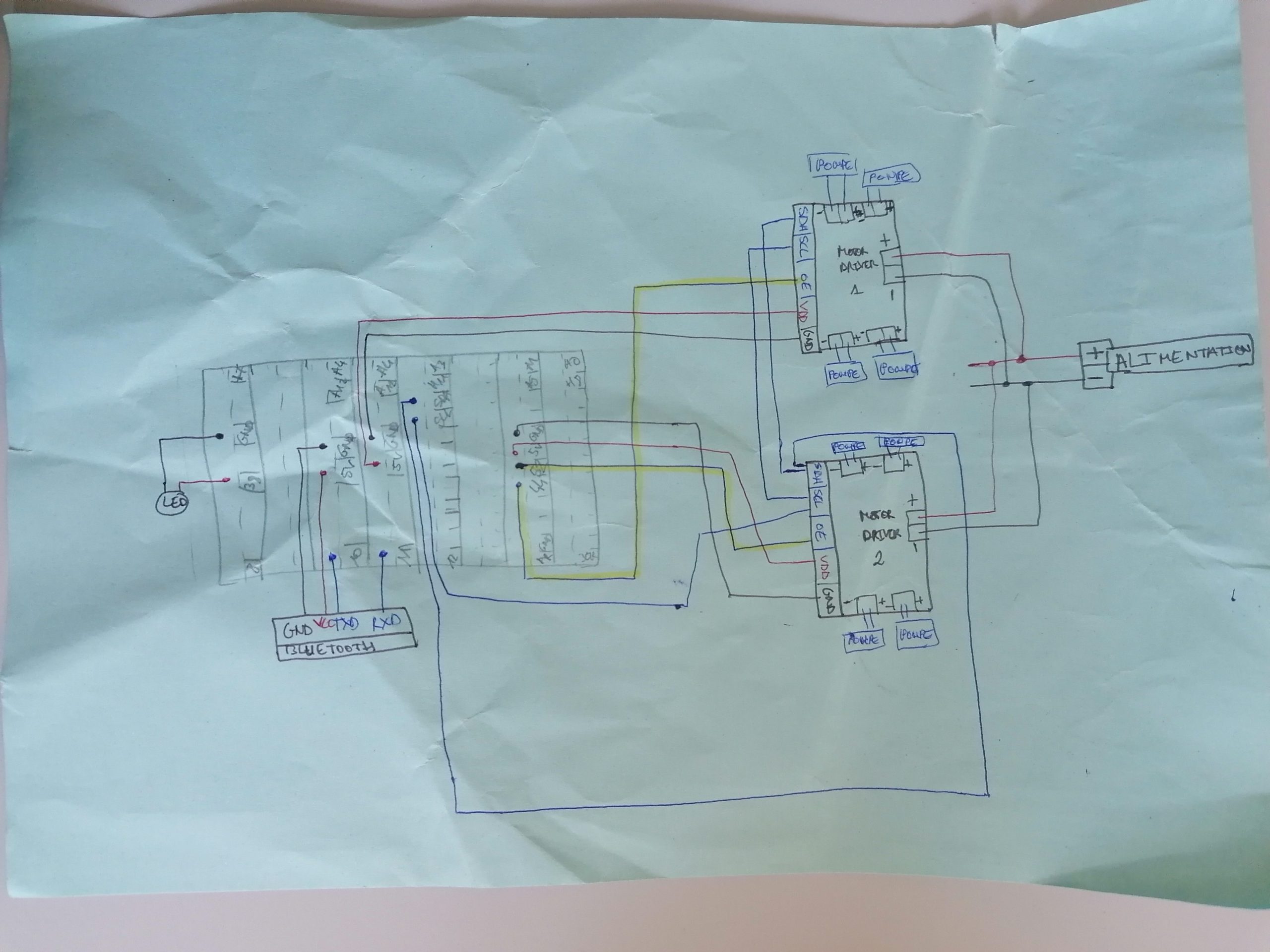

Nous avons dû apprendre des bases en électronique pour réussir à faire fonctionner cette machine correctement : en effet tout ce fonctionnement repose sur le câblage des différentes cartes électroniques (3 au total : la carte principale, codée en Arduino et deux cartes “secondaires” appelées Moteur Driver qui permettent de contrôler les moteurs des pompes) entre elles avec en plus tous les capteurs, le module Bluetooth, les LEDs et la carte qui regroupe toute l’alimentation électrique. Ça fait beaucoup de composants et de fils à gérer donc nous avons dû souder un bon nombre de fils sur des petites plaques faites exprès pour la soudure comme ça nous n’avions plus que 4 blocs distincts (comme dit plus haut : la carte principale, un bloc pour chaque driver moteur et un bloc alimentation) qu’on a ensuite installés dans une sorte de boite en bois située sous la structure qui permet de maintenir les pompes. C’était la première fois que nous faisions de la soudure, donc au début ce n’était pas très joli, mais au fur et à mesure du projet nous sommes devenus de vrais professionnels ! Au vu du nombre de fils, nous avons aussi dû faire un plan global du câblage pour ne pas se perdre au milieu de tous les fils.

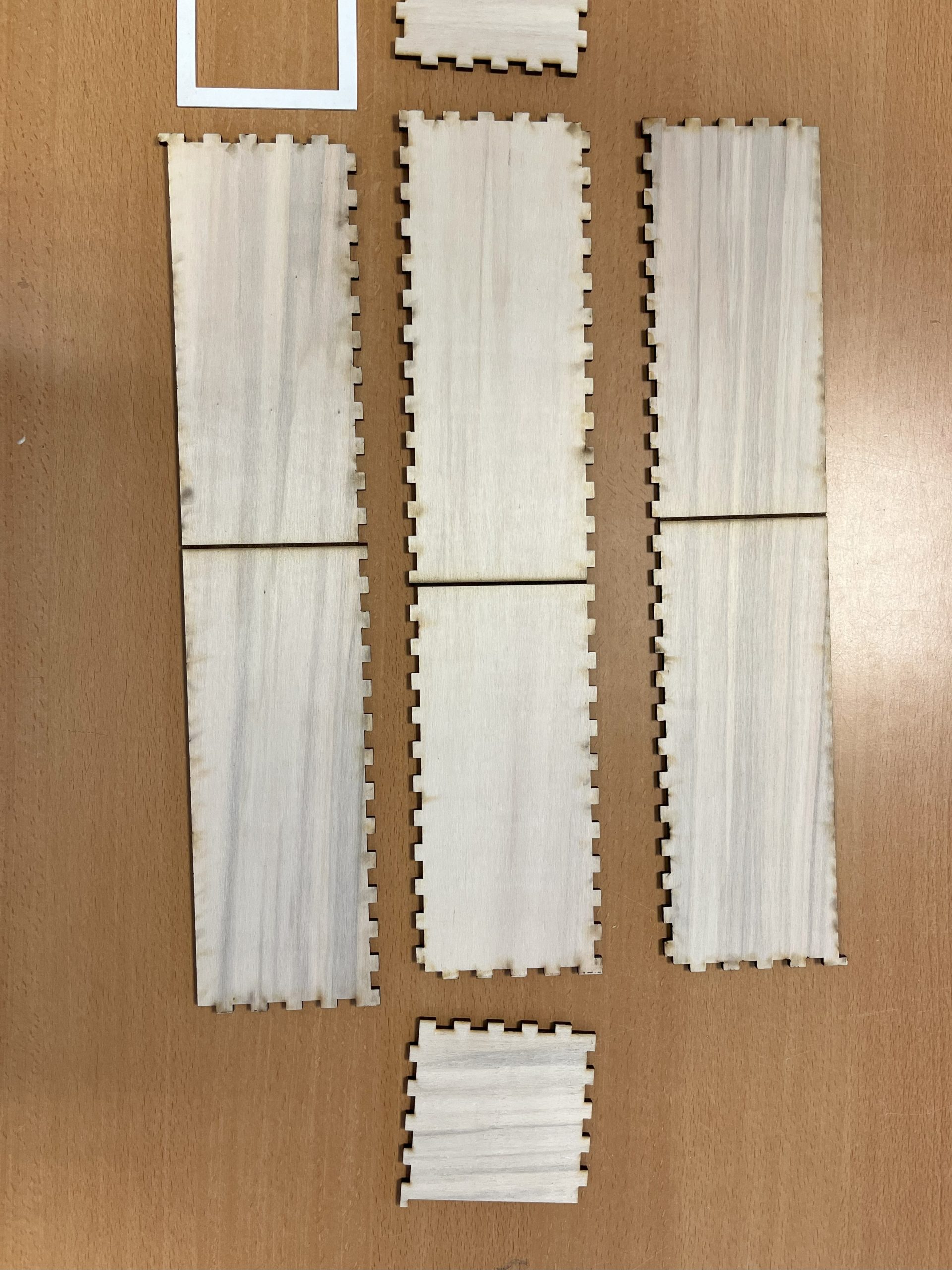

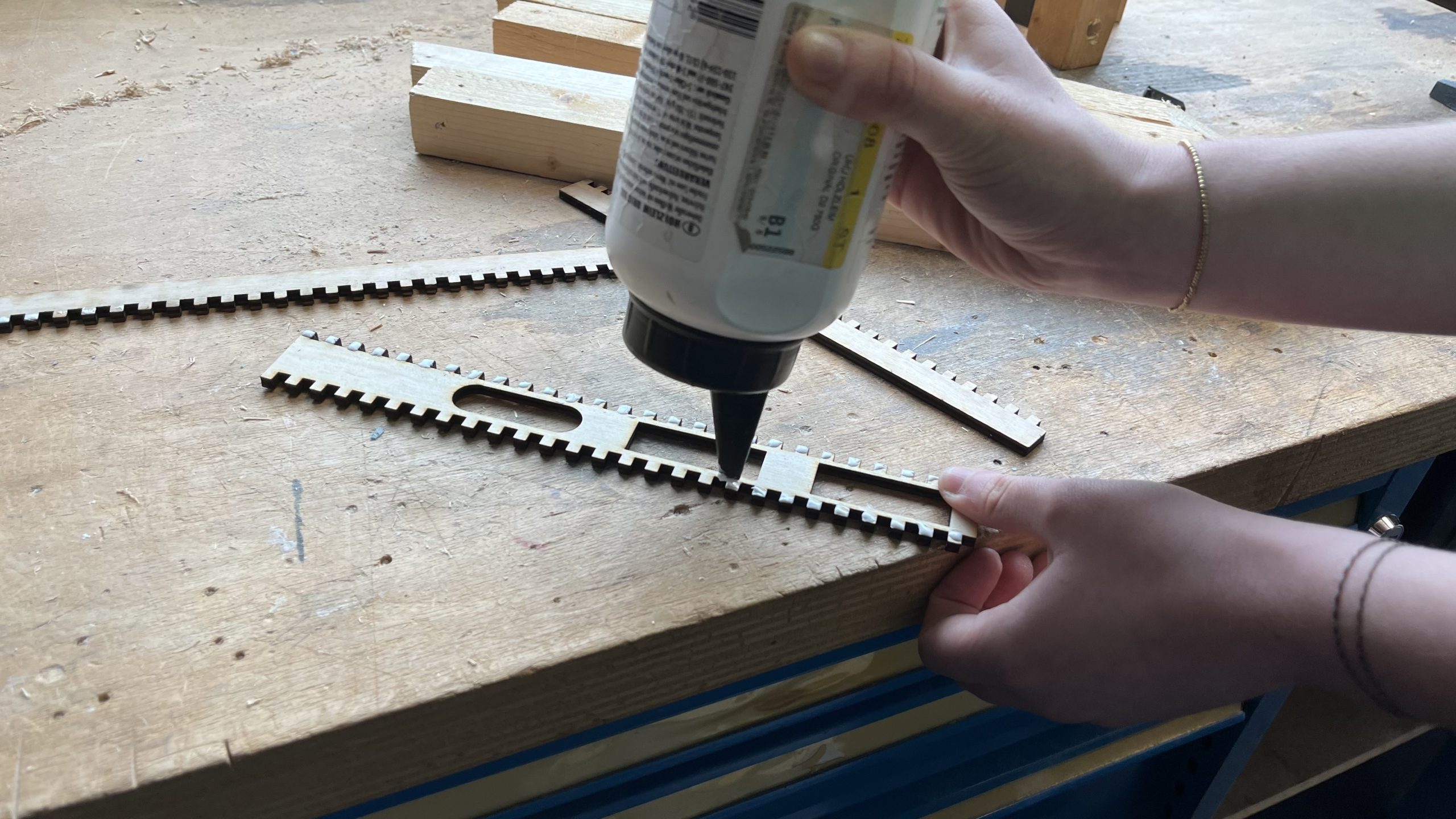

Pour toute la partie bricolage, nous avons surtout utilisé la découpeuse laser et de la colle à bois pour maintenir les pièces entre elles quand les créneaux ne suffisaient pas. Nous avons aussi utilisé des outils plus classiques comme la scie à bois, la scie à métaux, la râpe à bois, la scie cloche, la perceuse, un poinçon ou encore un marteau. C’était une partie assez amusante à faire car il y avait beaucoup de manipulation mais en même temps un peu effrayante. Nous utilisions certains des outils pour la première fois et c’était parfois plutôt impressionnant.

• Programmation de la carte

Lorsque vous commandez un cocktail sur l’application, le programme reçoit une valeur. En fonction de cette valeur, le programme active les pompes nécessaires à la réalisation du cocktail.

Tout d’abord, nous appelons les différentes librairies nécessaires, pour communiquer avec l’application, pour commander les deux cartes motor driver.  Puis nous définissons les variables que nous utiliserons dans la suite, les deux motor driver, les capteurs et les Leds et les fonctions liées à chaque pompe et une autre pour faire une vidange. Ensuite, on code la partie liée au système d’alerte lorsqu’une ou plusieurs bouteilles a un volume trop faible. Pour ce faire, on vérifie l’état de chaque capteur. Si une bouteille a un volume trop faible, nous allumons les leds et nous passons la variable niveau liquide a 1. Sinon nous éteignons les leds et laissons la variable niveau_liquide à 0. Ensuite on vérifie si la variable niveau_liquide est bien à 0 et que la carte a bien reçu une valeur de l’application.

Si les deux conditions sont bien remplies, on peut rentrer dans la partie du code qui gère les recettes. Nous nous sommes mis d’accord pour mettre un caractère à chaque recette, de cette façon, lorsque la carte reçoit la valeur, le code se dirige directement dans la partie qui lui est consacrée. Pour chaque recette, on appelle les pompes nécessaires au cocktail, avec en argument, le temps correspondant au volume de la boisson. Nous avons calculé en amont, que pour avoir 1 cl de boisson, il faut 8 secondes. Donc pour chaque quantité, on fait de la proportionnalité. En plus des recettes, nous avons des valeurs liées à des fonctionnalités techniques, comme la vidange et le remplissage, et le fait d’actionner juste une pompe. Pour finir, on déclare les différentes fonctions liées aux pompes. Et pour la fonction vidange, on appelle toutes les fonctions précédentes.

• Programmation de l’application

Dans notre projet, il y a deux grosses parties de codage. Alors même pour celles et ceux d’entre vous qui redoutent Python, vous allez voir que vous pouvez vous y retrouver.

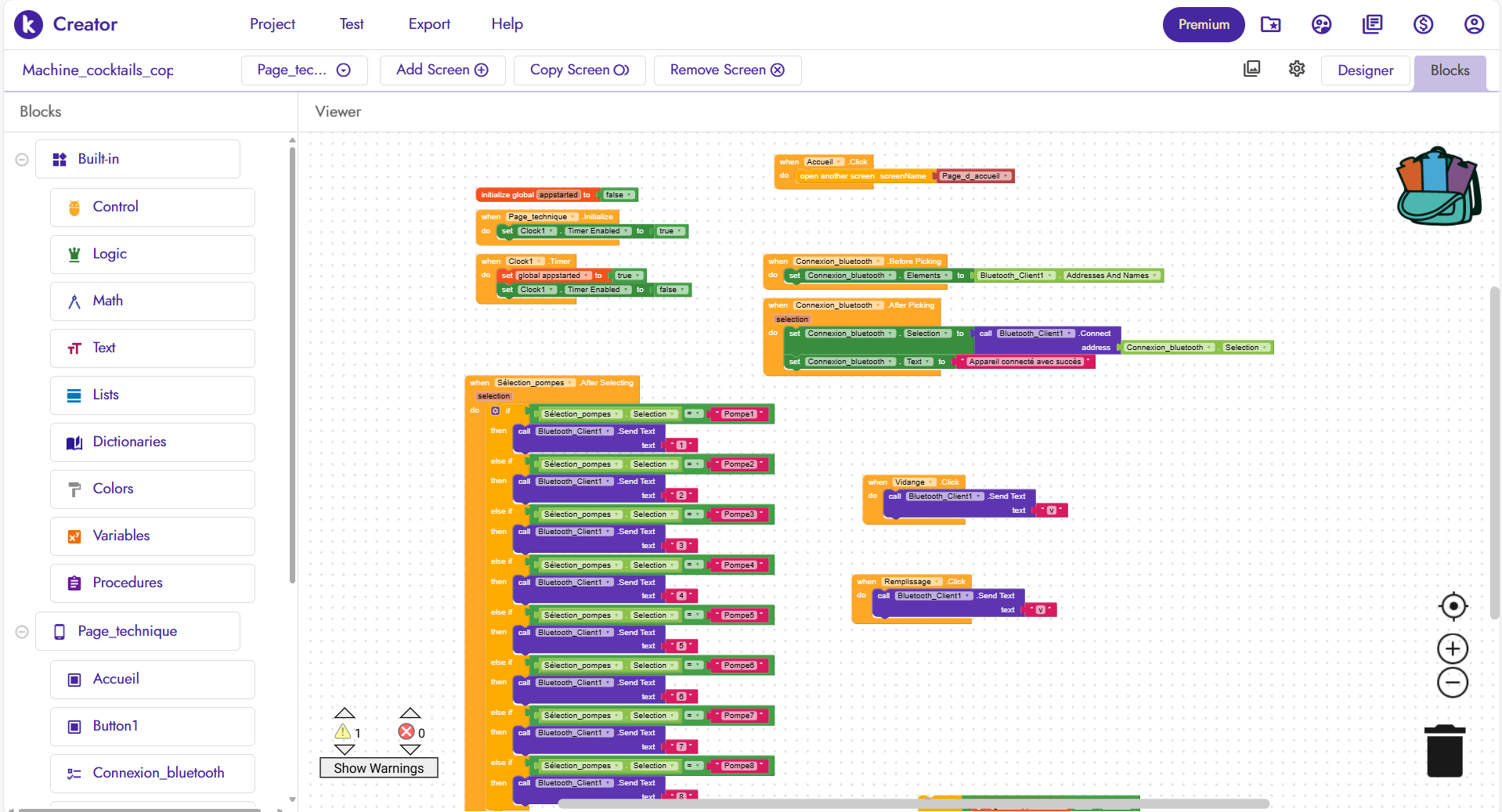

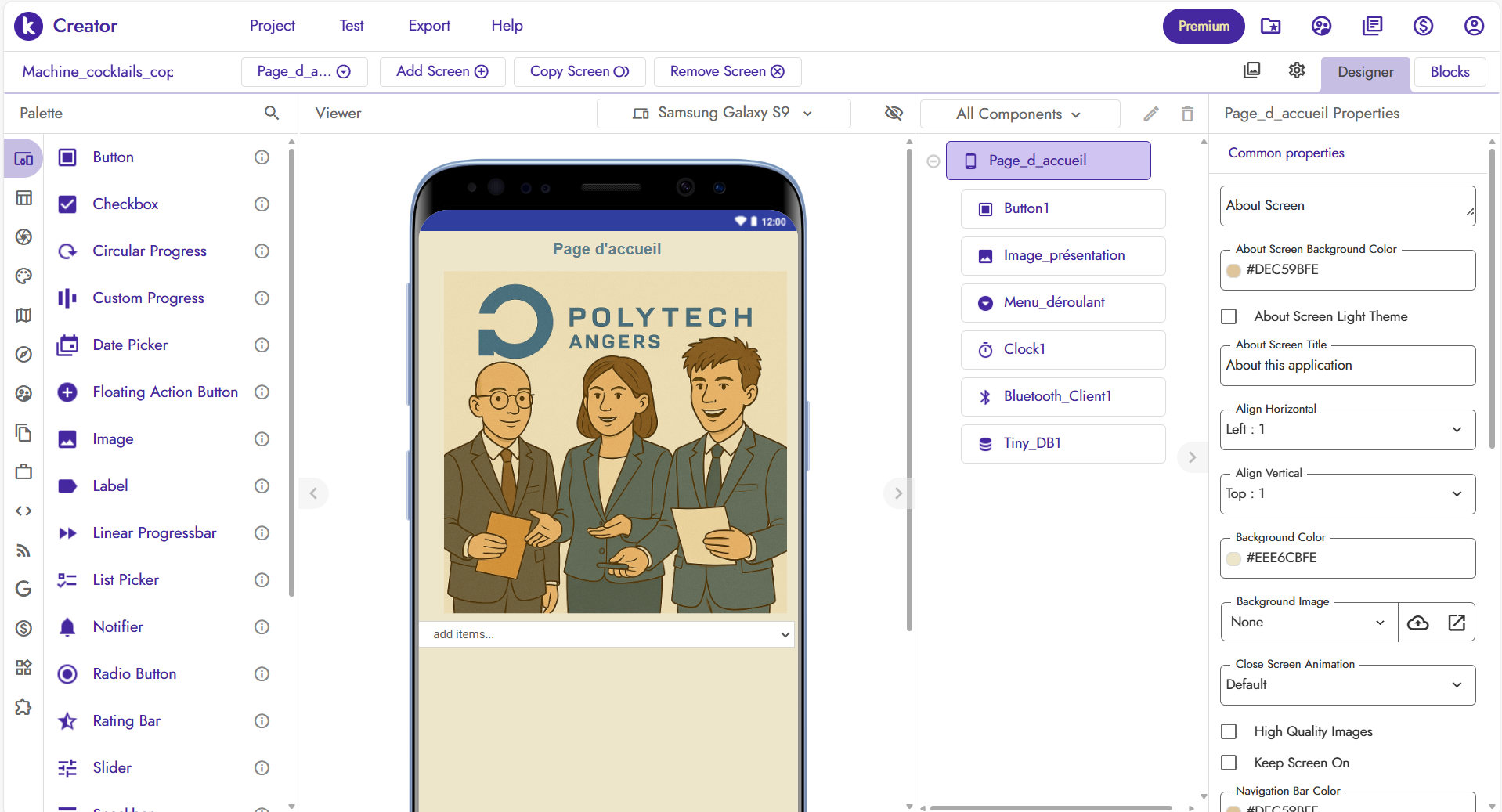

Pour toute la conception de l’application, nous avons utilisé un site qui s’appelle Kodular et qui permet de personnaliser les pages comme on veut. Le gros avantage de ce site, c’est que nous n’avions qu’à faire glisser les éléments sur la page puis les ‘coder’ en utilisant des blocs comme dans Scratch.

Au départ, notre objectif était de créer une application sur laquelle on pouvait avoir accès aux recettes des différents cocktails et sur laquelle on pouvait, bien sûr, les commander. Nous avons commencé par prendre en main le site et la création de l’application. Nous avons commencé avec le contrôle de plusieurs LED. Puis, une fois que nous avions bien compris comment la connexion Bluetooth ainsi que l’application fonctionnait, nous nous sommes lancés dans la création de plusieurs pages. Nous commencions, à ce moment-là, à avoir une application qui ressemblait à quelque chose.

Seulement nous avons très rapidement eu un problème avec la connexion Bluetooth. Pour faire simple, on avait un problème pour garder en mémoire la connexion entre chaque page car toute la mémoire de l’application est effacée pour chaque nouvelle page. Mais à chaque problème sa solution ! Nous avons évalué le temps qui nous restait avant la présentation devant les Peip1 et les enseignants, et nous avons décidé de simplifier l’application. Nous avons fait une page descriptive par cocktail, une page d’accueil, une page technique et une page de commande. De cette façon, il suffisait de se connecter sur la page technique et sur la page de commande. Et oui, avec 100h de projet, on fait ce que l’on peut ! Notre objectif c’est avant tout de présenter un projet abouti, alors même si on doit revenir sur quelques-unes de nos idées, on préfère passer par là plutôt que de viser trop haut et finir avec un projet à moitié fini.

Conclusion

Ce projet nous a permis d’apprendre beaucoup de nouvelles choses, que ce soient des compétences techniques comme l’électronique, la programmation ou bien la soudure. Mais aussi des compétences plus transversales comme l’organisation, apprendre à bien répartir les tâches en fonction des connaissances de chacun, l’autonomie, etc. Ce projet, nous a aussi appris à faire des concessions lorsque nous nous rendions compte que des choses demandaient trop de temps ou complexifiaient trop le projet. Pour finir, nous ressentons un vrai sentiment d’accomplissement à la fin de ces séances de projet. Réussir ce projet en entier est vraiment quelque chose qui nous rend fiers.

Etienne – Alice – Elie

Réalisé par Alice Perrin, Elie Pezard et Etienne Mabileau
